「Kirchhoff-EQ」の使い方ガイド（基本操作から応用まで）

Three-Body Technology 「Kirchhoff-EQ」はプロでも使っている人も多く、高性能であり使いやすい優秀なイコライザーです。

イコライザーとしてはFabFilterの「Pro-Q4」と比較されることもありますが、「Kirchhoff-EQ」はセールの時期であれば1万円前後で入手することができ、かつ後述のように実機のアウトボードの名機の周波数特性も再現できるため、個人的には「Kirchhoff-EQ」のほうがコストパフォーマンスは優れていると思います。

「Kirchhoff-EQ」は使い方が難しいと言われることもありますが、使い方を覚えてしまえば非常に便利で効率的なツールになりますので、基本的な使い方を説明していきたいと思います。

◆基本的な使い方

1. EQポイントの追加と調整

イコライザー処理を行いたい周波数帯域で以下の操作を行うことでEQポイントを追加できます。

• カーブが表示されているエリアをダブルクリックするか、またはそのカーブを上下にドラッグします

•  追加したポイントを直接ドラッグすることで、ゲイン（音量）と周波数を直感的に調整できます。

基本的な操作は一般的なイコライザーと同様ですので、この点は特に迷うことなくスムーズに使い始めることができると思います。

2. 詳細なパラメーター設定（微調整）

より細かく正確な調整を行いたい場合は、EQポイントを右クリックするか、画面下部に表示されるパラメーターパネルを使用します。

• 右クリック: ポイントを右クリックすると、バンドタイプ（ピーキング、シェルビングなど）を変更できるメニューが表示されます。

• パラメーターパネル: 画面下部のパネルでは、Q値、バンドタイプ（ピーキング、シェルビングなど）を変更できます。

3. 特定の帯域の音のみを聞く（ソロ機能）

調整中の帯域が全体の中でどのように響いているのか、あるいは不要なノイズが含まれていないかを確認するために便利なのが帯域のソロ機能です。

• EQポイントを追加すると、そのポイントの上部にヘッドホンマークが表示されます。このアイコンをクリックすることで、そのポイントが影響している周辺の周波数帯域の音のみをソロ（単独）で確認することができます。

※「Ctrl」「Alt」キーを使った操作について

EQポイントをドラッグする際にCtrlキーまたはAltキー（MacではCmdキー、Optionキー）を併用することで、ゲイン（音量）と周波数のどちらか一方を固定したまま、もう一方のみを調整できます。

「周波数はそのままにゲイン量だけを変えたい」あるいは「ゲイン量はそのままに、ピンポイントで周波数を微調整したい」といった場合に非常に便利です。

期設定の状態では以下のような挙動になります。

• Ctrlキーを押しながらドラッグ: 左右方向にだけ動かせます（上下方向のゲイン調整は固定されます）。これにより、ゲインを固定し、周波数のみを調整できます。

• Altキーを押しながらドラッグ: 上下方向にだけ動かせます（左右方向の周波数調整は固定されます）。これにより、周波数を固定し、ゲインのみを調整できます。

これらのキーの割り当てや挙動は、画面右上の「歯車マーク」（設定アイコン）をクリックし、表示されるメニュー内の「Behaviors」タブで更できます。

◆プリセットの活用

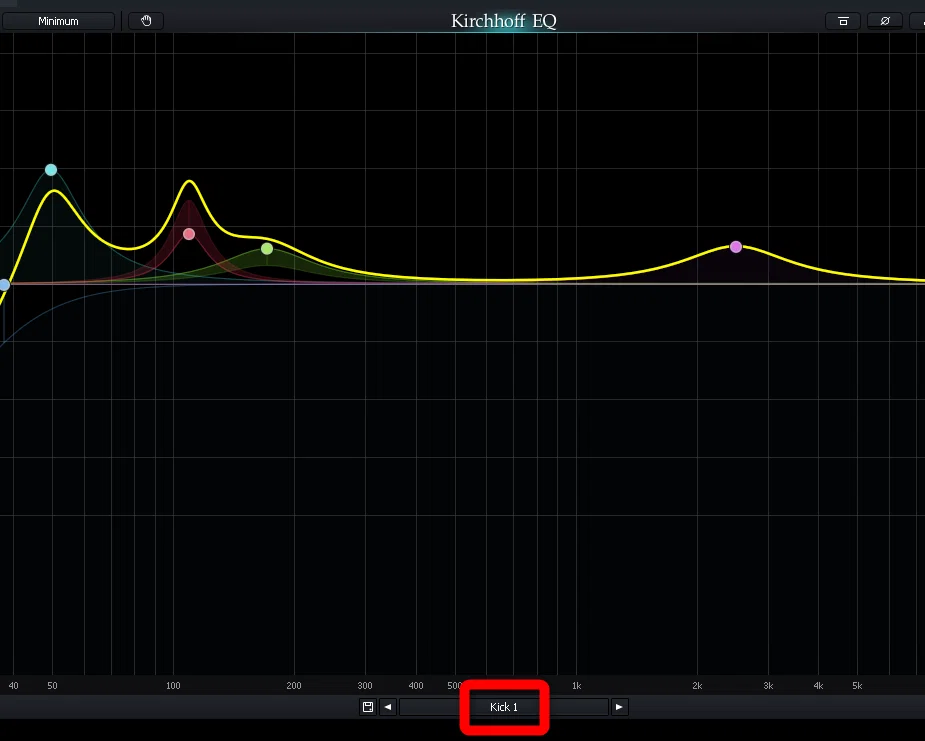

「Kirchhoff-EQ」にはプリセット（設定のひな形）が内蔵されており、画面下部に用意されているタブやメニューから簡単に選択することができます。

• 初心者の方： イコライザーの設定に慣れていない方はプリセットを適用して基本的な設定や調整の方向性を学ぶための参考資料として活用でき、様々な楽器やジャンルに応じた設定を見ることでEQ処理の知識を深めることができます。

• 中上級者の方： プリセットは完成形ではありませんが、作業のたたき台として非常に有効です。プリセットをベースにして、そこから個々のトラックや楽曲の特性に合わせて微調整を加えていくことで、ゼロから設定するよりも素早く作業を進めることができます。

◆ビンテージモデリングEQタイプの活用

「Kirchhoff-EQ」には、伝統的なアナログハードウェアEQの回路動作や音響特性を再現したモデリングタイプが多数搭載されています。
これらのタイプを選択することで、デジタル EQ の柔軟性・便利さを保ちつつ、実機アウトボードの持つ音楽的な質感をトラックに加えることができます。

EQポイントのタイプを変更するには、以下のいずれかの操作を行います。

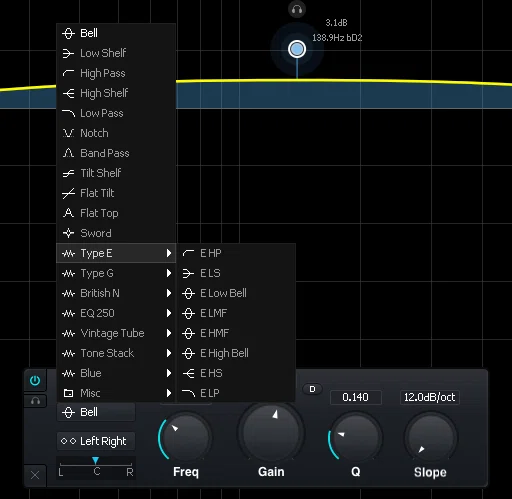

1. ポイントを右クリックし、メニュー内の「Types」から希望のモデリングタイプを選択します。

2. ポイントを選択した際に画面下部に表示されるパラメーターパネル内のリストから選択します。

Type E（Console E：SSL 4000E 系）

クラシックなミキシングコンソール EQ（SSL 4000E）をベースにしたモデルだと思われます。

• Q値が比較的鋭く、ブーストやカット時に音の変化が明確に出ます。

• 中高域にアタック感やパンチを強調しやすく、ボーカル、スネアドラム、パーカッションなど、音を際立たせたい素材に適しています。

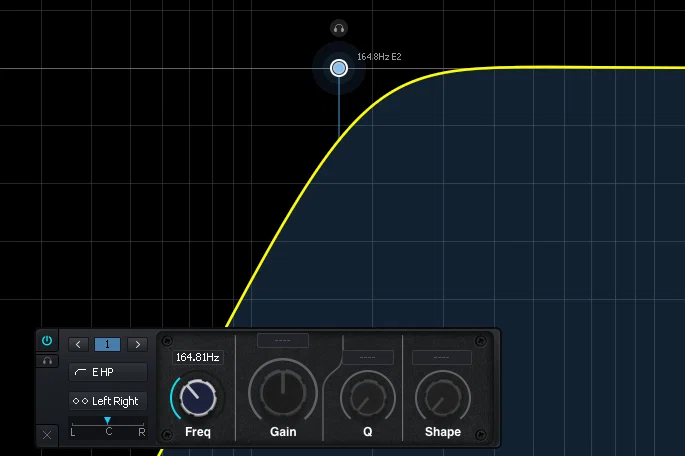

EHP :ハイパス

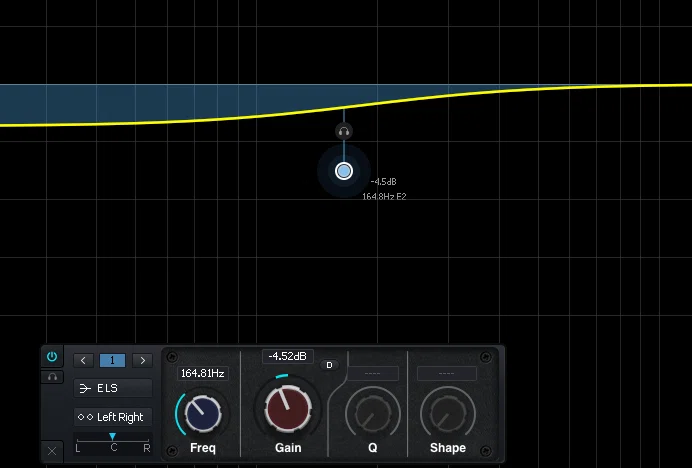

ELS :ローシェルフ

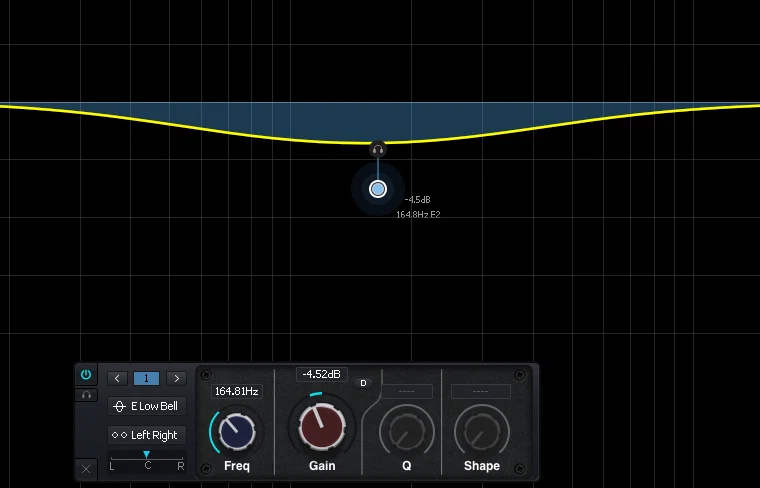

ELow Bell：低域用ベル（Q 値は調整できない）

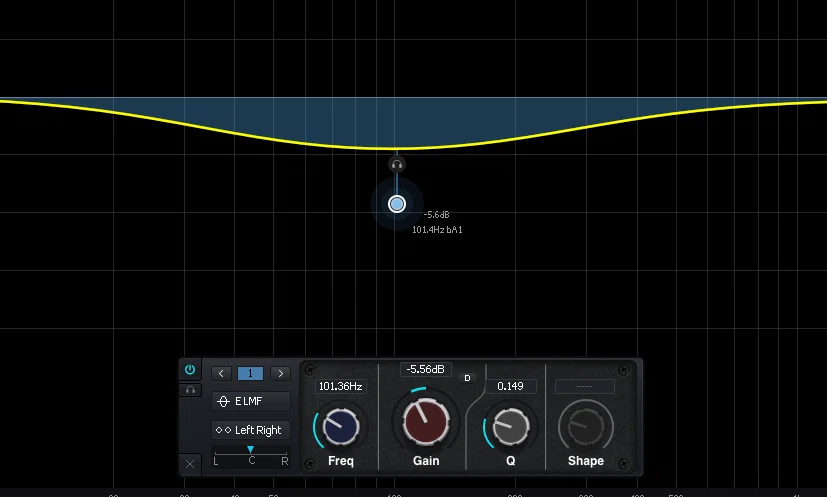

ELMF: 中低域用ベル

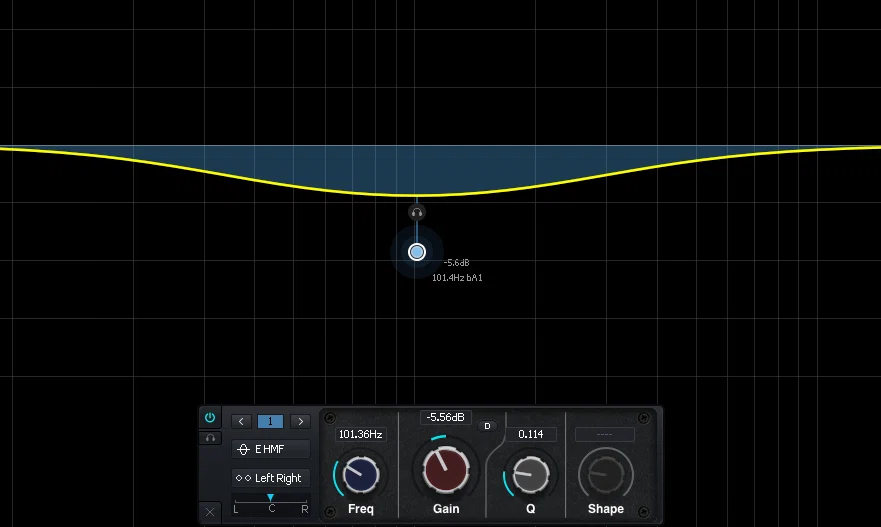

EHMF：中高域用ベル

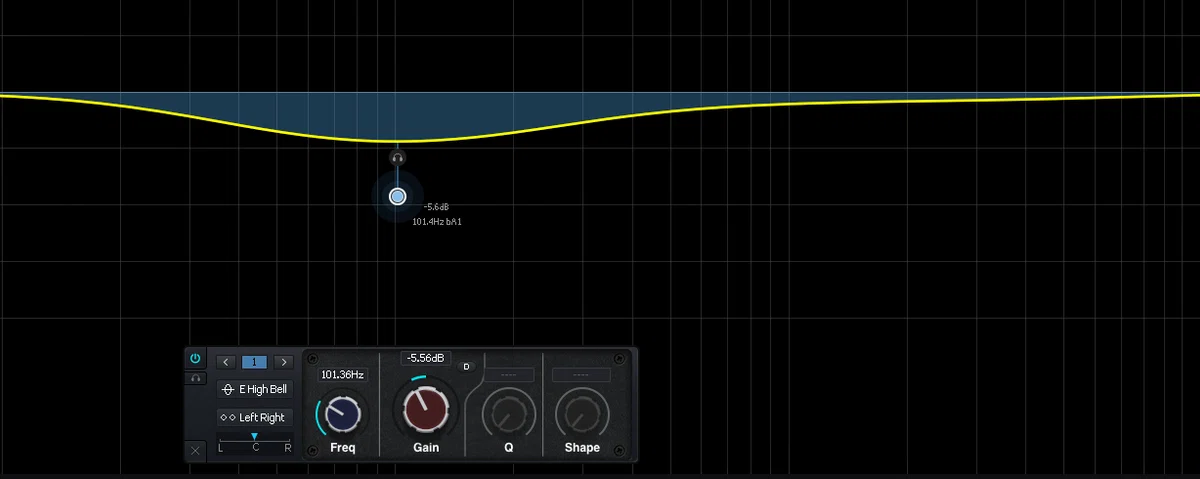

E High Bell:高域用ベル（Q 値は調整できない）

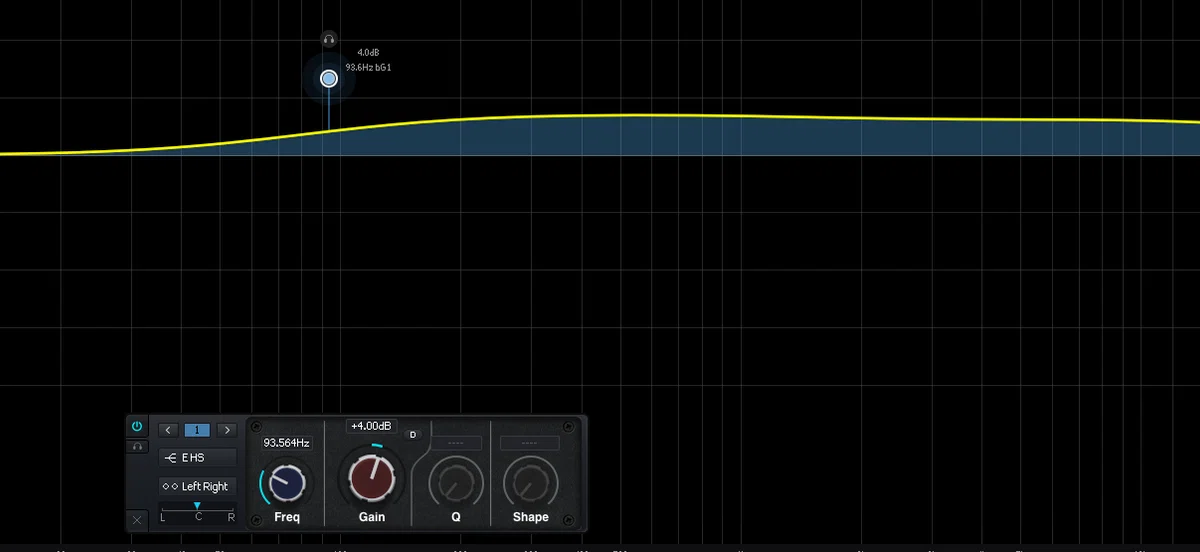

EHS :ハイシェルフ

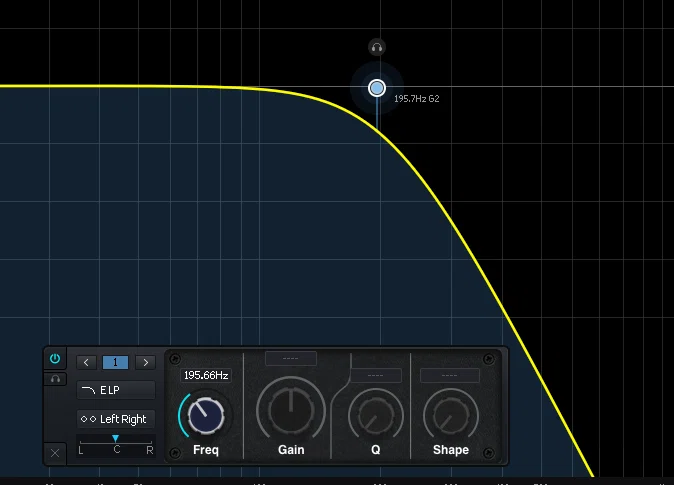

ELP: ローパス

Type G（Console G：SSL 4000G 系）

Eシリーズと似た外観を持ちますが、フィルターカーブがより緩やかで自然な挙動を持つモデルです。

•  シェルフカーブが広く、ブーストやカット時の音の動きがスムーズで音楽的です。

• ミックス全体を整えるマスタリング用途や、トラックのナチュラルな補正に適しており、音色に一体感をもたらします。

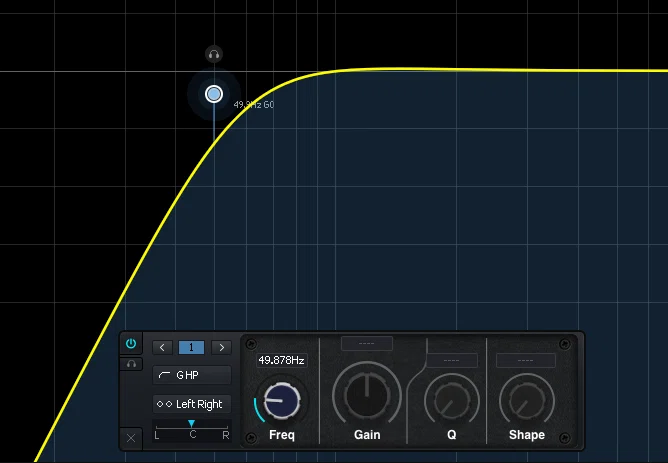

GHP：ハイパス

GLS：ローシェルフ

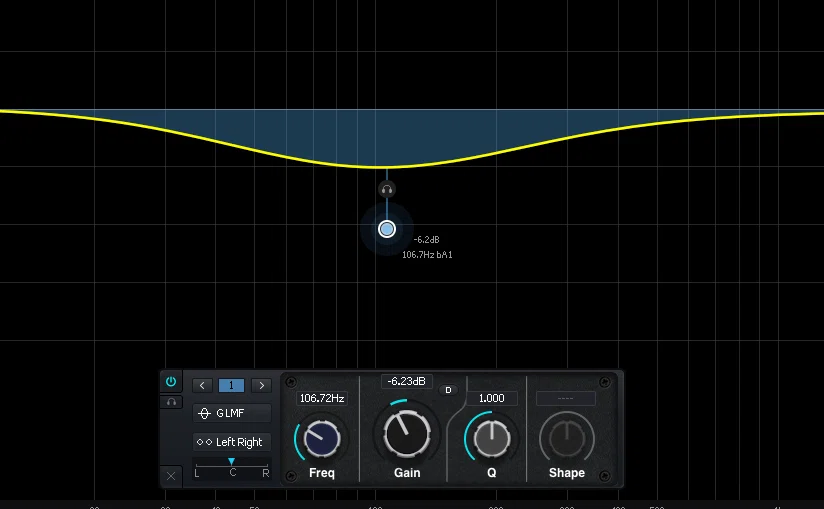

GLMF：中低域用ベル

GHMF：中高域用ベル

GHS：ハイシェルフ

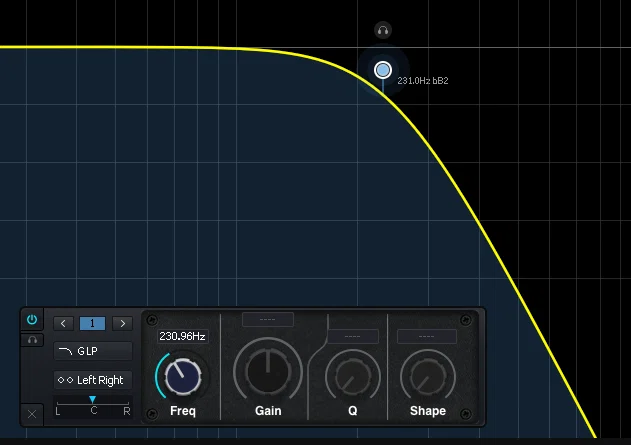

GLP：ローパス

British N（Neve 1073／1081 系）

非常に有名な英国製ハードウェア（NEVE系）からインスピレーションを得たモデルです。

• オリジナル回路のモデリングに柔軟性を持たせ、ベルタイプでもQ値の調整が可能になっています。

• 中域の密度を自然に持ち上げ、ボーカルやギターに太さと暖かさを加えるのに適しています。

• Brit HS（ハイシェルフ）は、高域を持ち上げると、それよりも下の帯域がわずかにカットされるという実機に近い独特の特性を持ちます。ボーカルなどの高域をブーストして空気感や艶を出したい時に特に便利です。

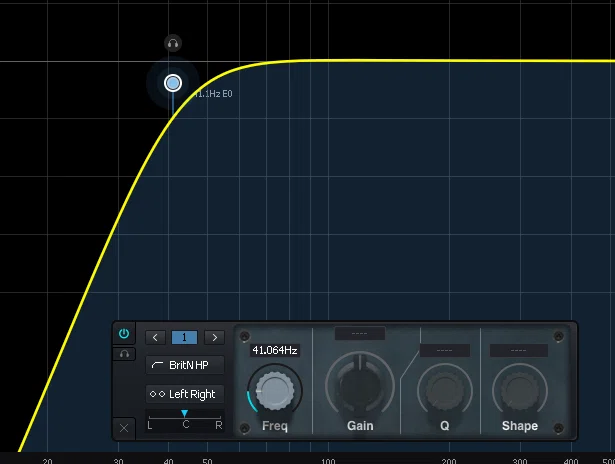

Brit HP:ハイパス

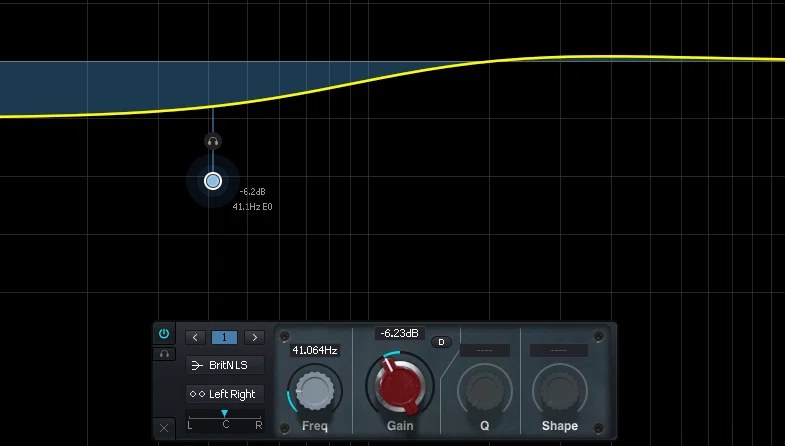

Brit LS:ローシェルフ

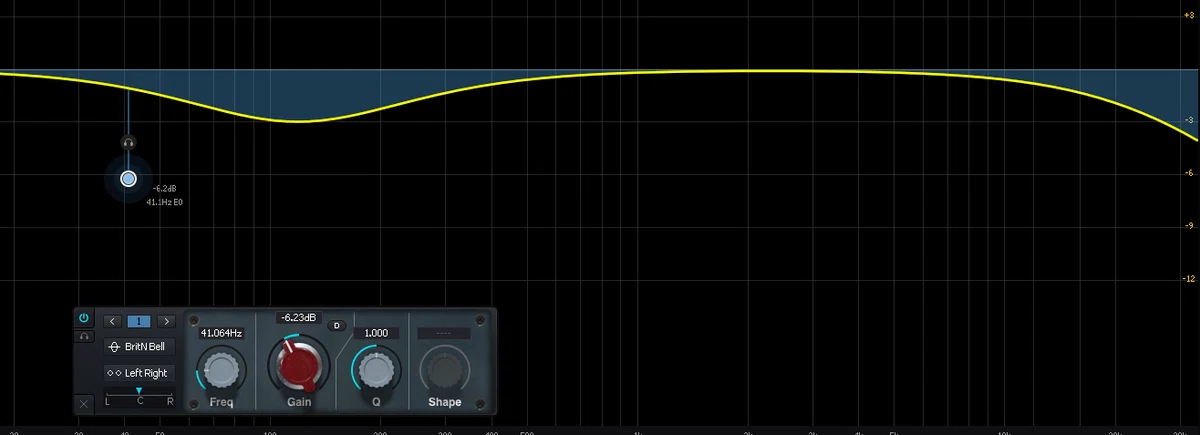

Brit Bell:ベル

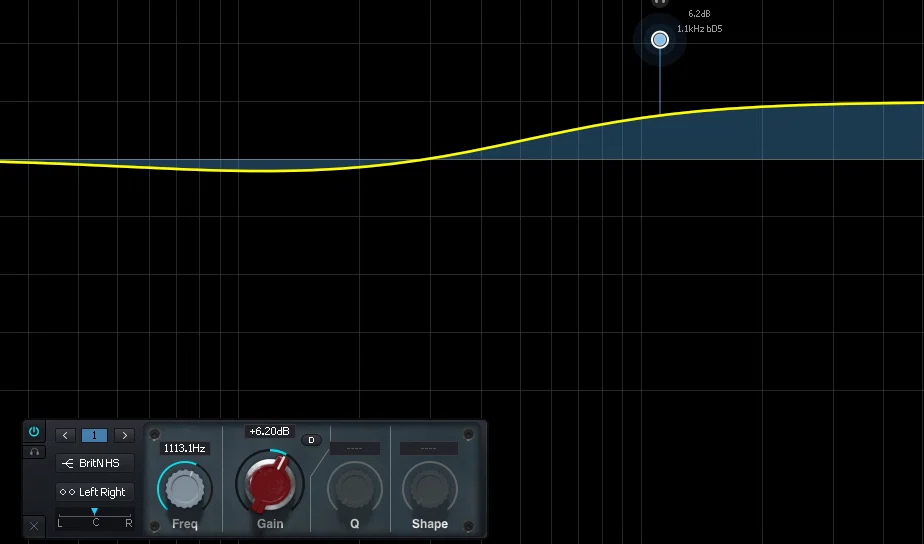

Brit HS:ハイシェルフ（★便利）
高域を持ち上げると、それよりも下の帯域が少しカットされます。
ボーカルなどの高域を持ち上げて空気感を出したい時などに便利です。

EQ 250（Sontec／Massenburg 系）

高精度なパラメトリックEQ設計で知られるクラシックハードウェアEQに基づくモデルです。

• ローシェルフやハイシェルフの形状が一般的なタイプと異なります。

•  マスタリング用途や、サウンドを崩さずにピンポイントで精密に補正したい場合に最適です。

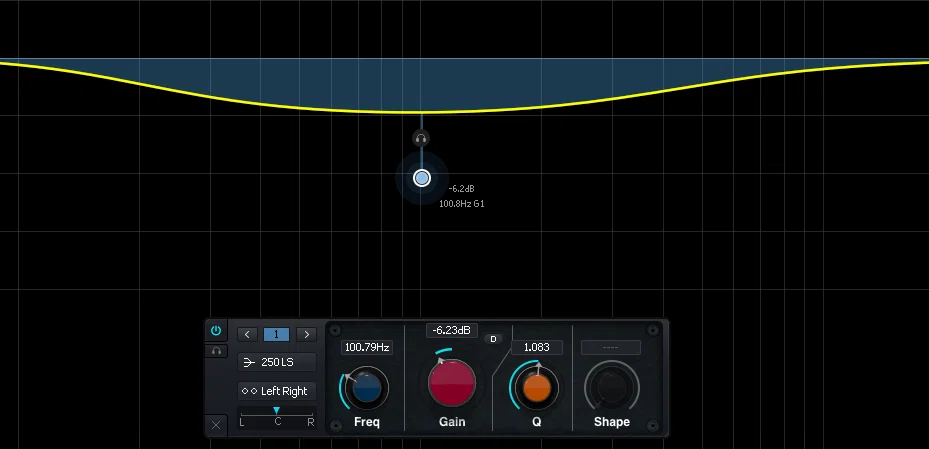

250 LS:ローシェルフ

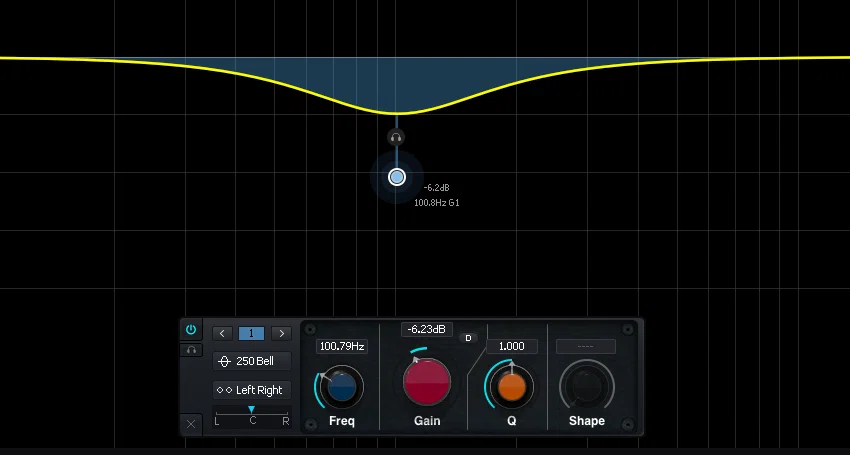

250 Bell：ベル

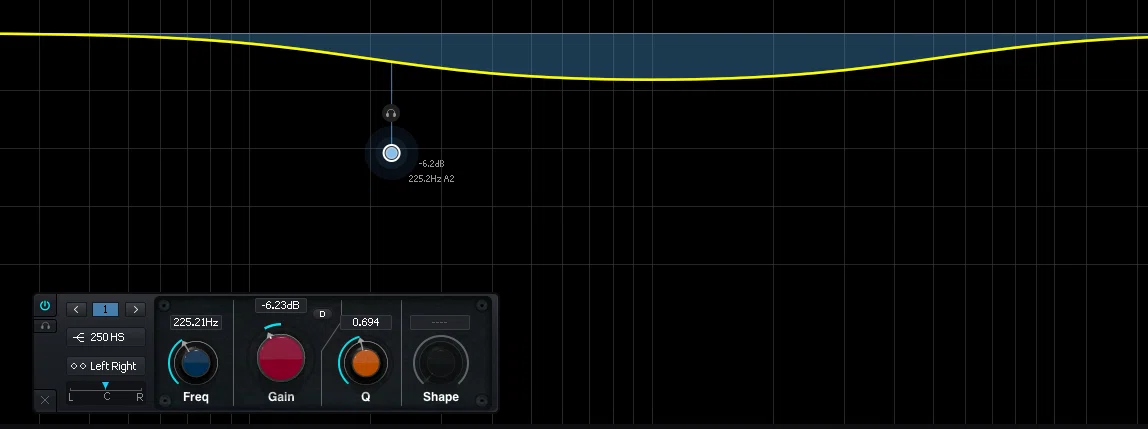

250 HS：ハイシェルフ

Vintage Tube（VT：Pultec EQP-1A 系）

種類のクラシックな真空管 EQ からインスピレーションを得たモデルです。

• ブースト操作とアッテネーション（カット）操作を同時に行うことで、実機特有の独特なディップ（谷）を形成します。これにより、低域に厚みと存在感を与え、高域に滑らかさと艶を自然に加えることができます。

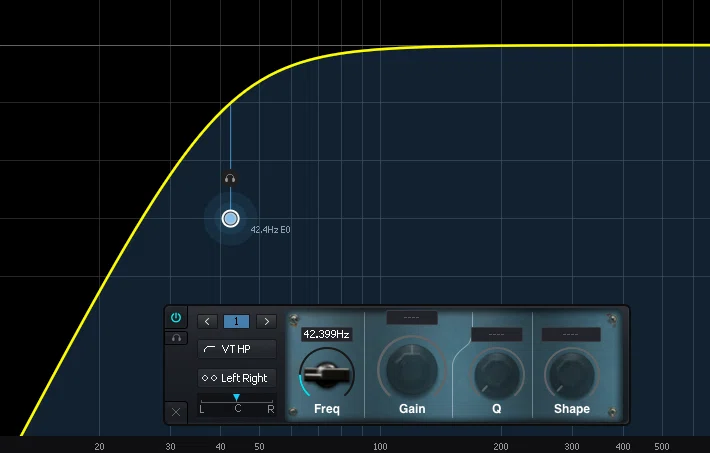

VT HP:ハイパス

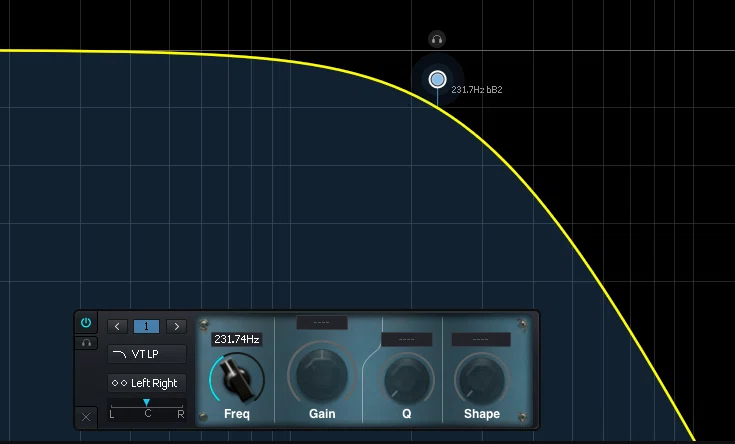

VT LP：ローパス

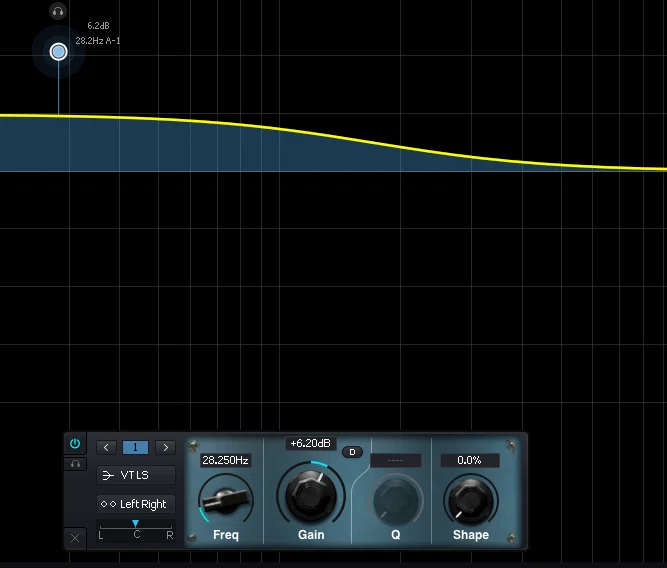

VT LS：ローシェルフ（ブーストのみ）

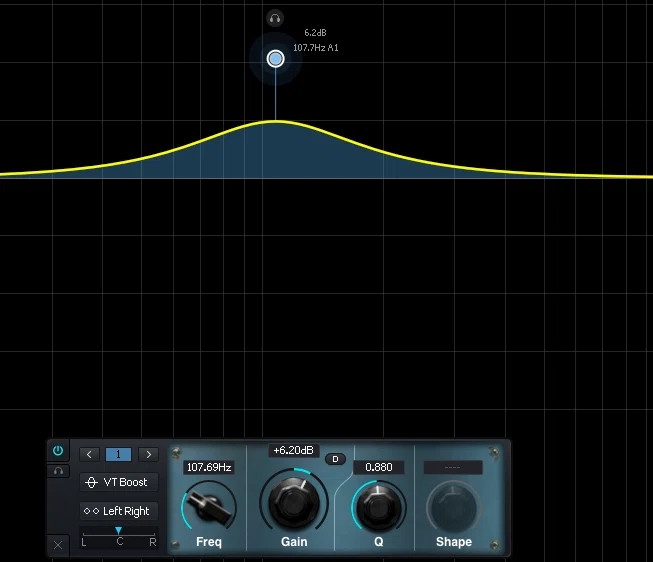

VT Boost：ブースト

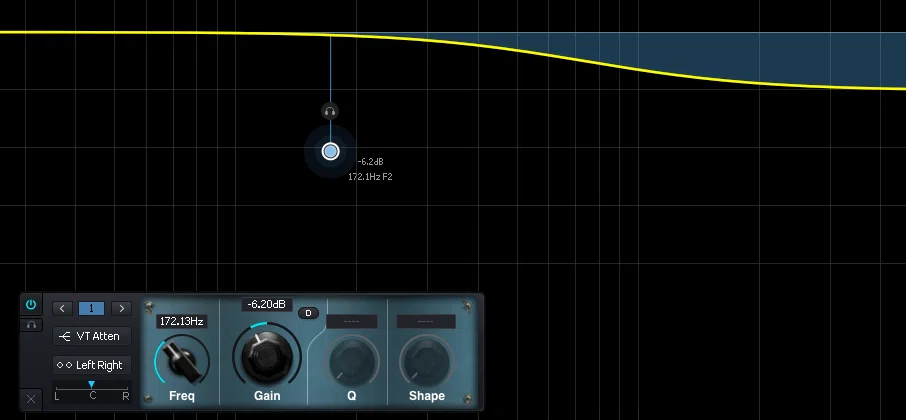

VT Atten：アッテネーション（高域のカットのみ）

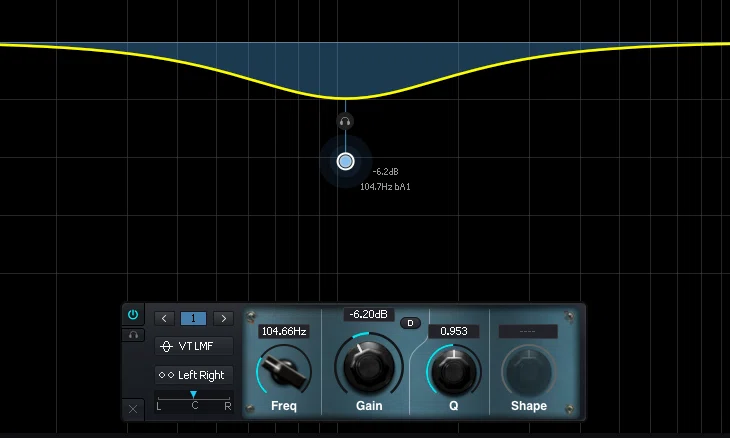

VT LMF：中低域用ベル

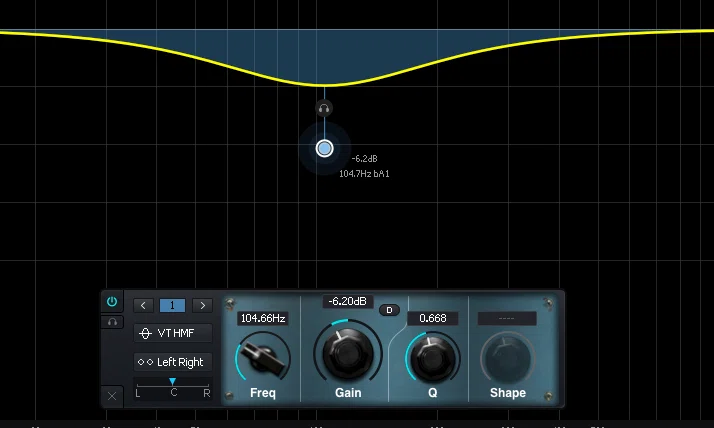

VT HMF：中高域用ベル

Tone Stack

非常にクラシックなローシェルフとハイシェルフEQをベースにした設計です。

• ローシェルフとハイシェルフが互いに影響しないように分離（デカップリング）されており、それぞれを独立して調整できます。

• ワイドでナチュラルなトーン調整が可能であり、トラックやミックス全体の音のバランスを柔らかく整えるのに適しています。

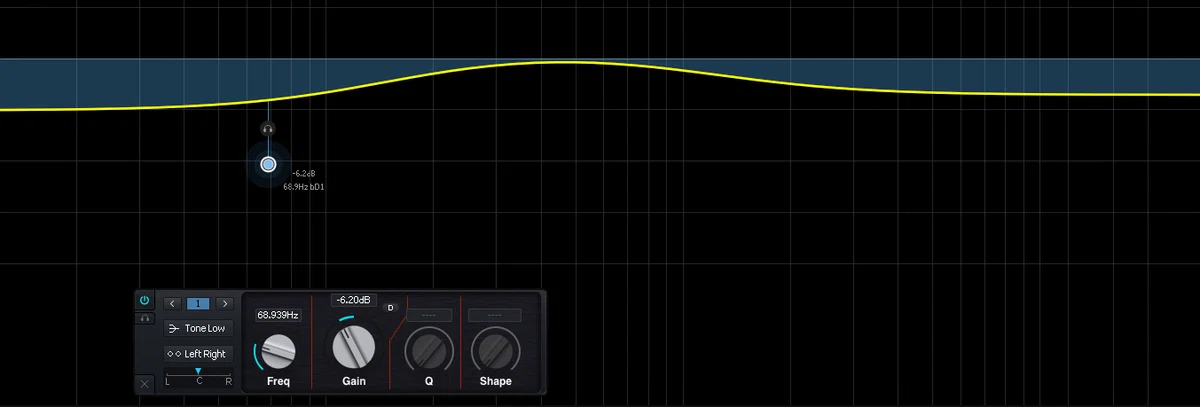

Tone Low

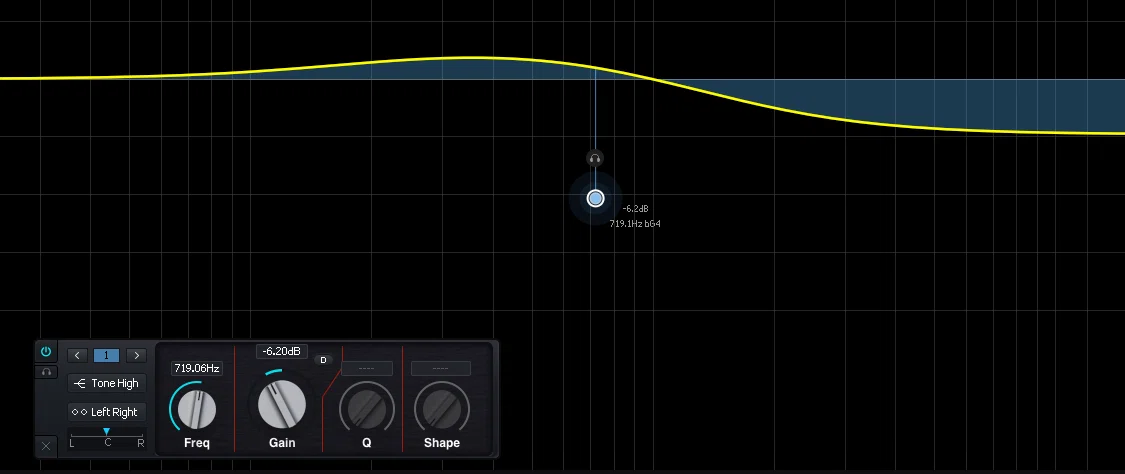

Tone High

Blue（MAAG Audio EQ4 系）

高域の拡張に優れたハードウェアEQを再現したモデルです。

•  ゲインをブーストする操作に特化した特性を再現しています。

• 挙動傾向: いわゆる「Air Band」に似た、超高域（10kHz）を自然にブーストします。ボーカルやアコースティック楽器に「空気感」や「開放感」を無理なく付与したい場合に非常に効果的です。

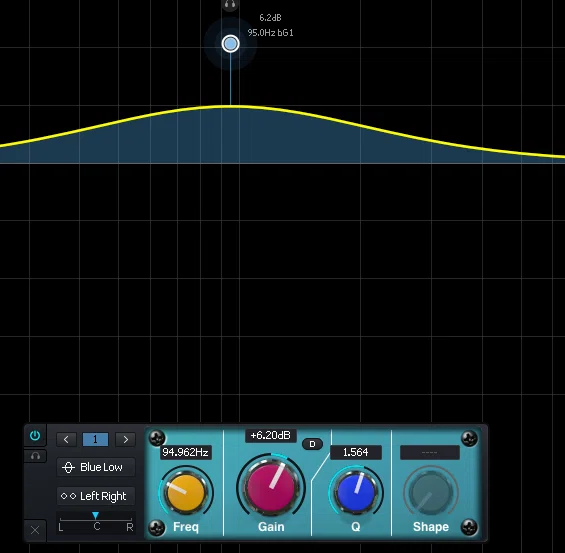

Blue Low

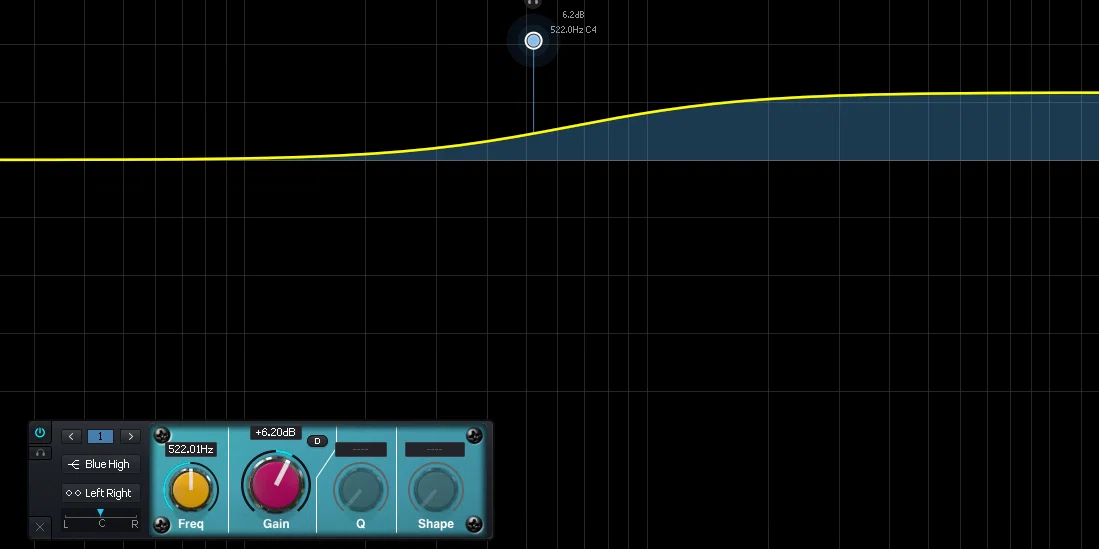

Blue High

◆ダイナミックEQ

Kirchhoff-EQのダイナミックEQ 機能は、指定した周波数帯域の音量が「しきい値」（スレッショルド）に応じて自動でブーストまたはカットされる機能です。
特定の音（例えば、ボーカルの歯擦音やベースの特定の共振など）が必要以上に目立つ瞬間だけを処理したい場合に非常に有効です。

ダイナミックEQの有効化と基本操作

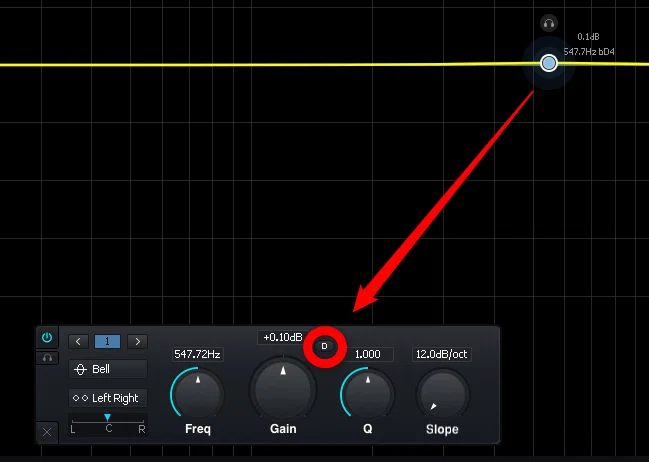

ダイナミックEQを使用するには、まず通常の EQポイントを追加した後、ポイントの下に表示されるパネルの「D」の文字をクリックして機能をオンにします。

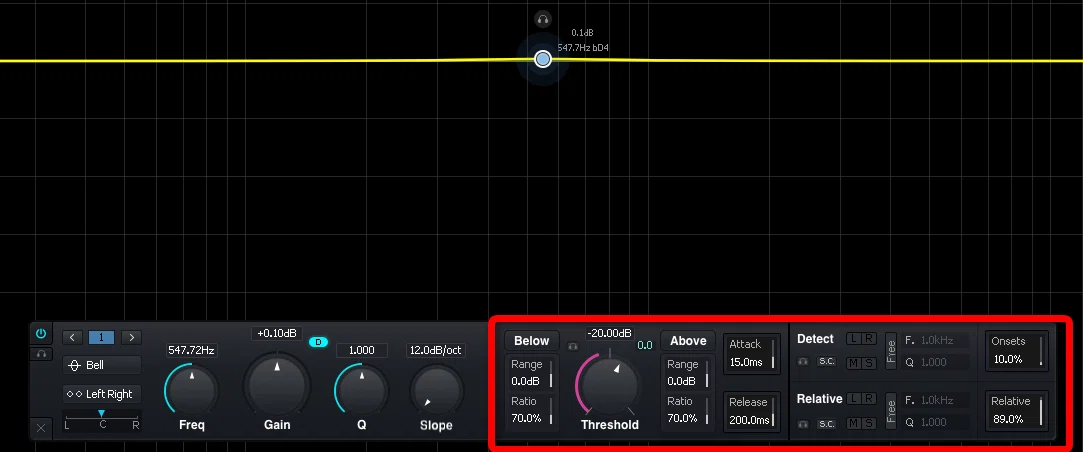

機能が有効になると画面の右側にダイナミックEQの詳細な設定を行うためのパラメーターパネルが表示されます。

 基本的なパラメーター

ダイナミックEQ機能は、スレッショルド（しきい値）を中心とした2ウェイ（上下）のコンプレッサー／エキスパンダー効果に似た処理を行います。

• Threshold: ダイナミック処理のしきい値を設定します。

• Below: 入力音量がThresholdより低い場合に使用されるパラメーターを設定します（エキスパンダー／アップワードコンプレッサーに相当します）。

• Above: 入力音量がThresholdより高い場合に使用されるパラメーターを設定します（コンプレッサー／リミッターに相当します）。

• Below/Aboveボタン: それぞれのパネルの設定を個別にオン／オフします。

• Attack /Release:アタック・リリース（音量のエンベロープ）を制御します。これは一般的なコンプレッサーと同様の機能です。

• ヘッドフォンアイコン: ダイナミック EQ処理によって変化した音のみをモニターできます。

• Range（レンジ）: ダイナミックに調整されるゲインの最大許容範囲を設定します。

• Ratio（レシオ）:Thresholdからの変化に対し、どれだけゲインに影響するかの比率を設定します。

※複数ポイントを同時に設定する

複数の EQポイントのRatioやAttackなどのパラメーターを同じ値に変更したい場合は、該当するポイントをドラッグして複数選択した状態にし、その状態でパラメーターを調整することで選択した全てのポイントに同じ設定が一括で反映されます。

Detect / Relative による二重エンベロープ検出

Kirchhoff-EQは、二重エンベロープ検出という方式により、絶対的な音量ではなく、周波数帯域ごとの音量の相対的なバランスに基づいてダイナミクスを検出する機能があります。

これにより全体の音量が大きいか小さいかに関わらず、トラックの中の特定の周波数バランスの変化を捉えられるため、より音楽的で繊細なダイナミック処理が可能になります。

• Detect（ディテクト）:

  • ダイナミクスを検出するために使用する周波数帯域を設定します。

  • 「Free」をクリックしてオンにすると、ピンク色の線が表示され、周波数とQ値を手動で調整できます。

• Relative（リラティブ）:

  • 全体の音量レベルを定義するために使用する周波数帯域を設定します。これが基準となります。

  • 「Free」をクリックしてオンにすると、青色の線が表示され、周波数とQ値を手動で調整できます。

【応用例：歯擦音（シビランス）の検出】

Detect / Relativeを組み合わせることで、通常のダイナミックEQでは難しい、より正確なシビランス処理が可能になります。

1. Detect を、歯擦音が多く含まれる高域（例：6kHz～10kHz）に設定します。

2. Relative を、ボーカルの基本的な音域や低域（500Hz以下）に設定します。

この設定により「高域が多いが低域は少ない部分」を効果的に検出できるようになり、歯擦音が出ている瞬間、すなわち高域成分がメインの音の瞬間に、目的の音だけにダイナミック処理（ゲインのカット）を適用できます。

◆セッティング（ワークフローを最適化する）

右上の「歯車マーク」をクリックすると（設定アイコン）をクリックすると、Kirchhoff-EQの動作や見た目に関する詳細な設定を行うことができます。
ここでは特に作設定しておくと便利な項目に絞ってご紹介します。

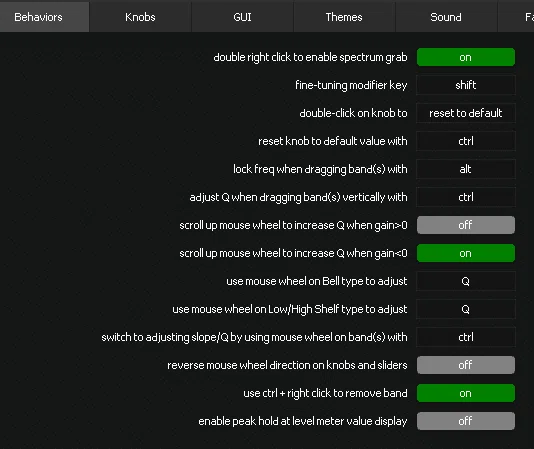

「Behaviors」タブ (操作の挙動)

このタブでは、EQバンドの操作やマウスホイール、モディファイアキー（Ctrl、Command、Shiftなど）の挙動をカスタマイズできます。

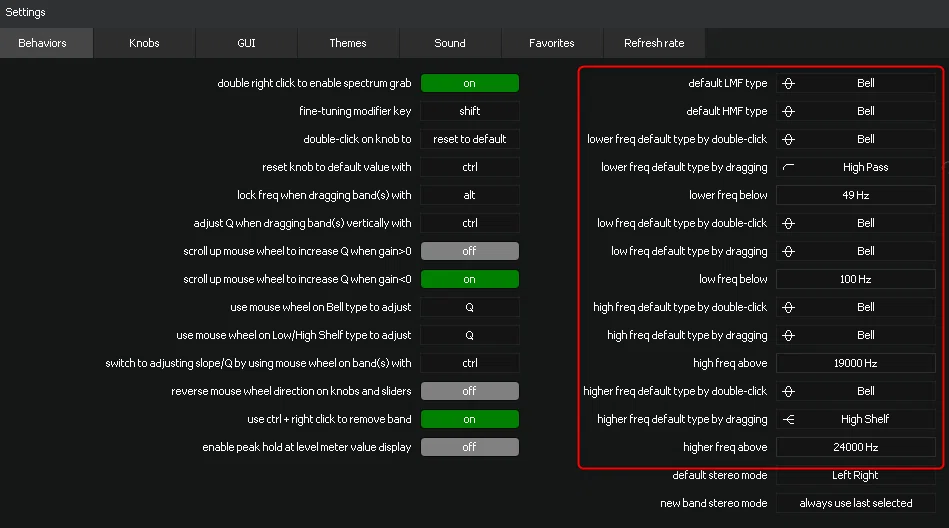

フィルタータイプの自動設定（$\text{freq default type}$）

Behaviorsタブの右側にある[lower/low/high/higher] freq default typeを変更することで、周波数帯域ごとにダブルクリックでバンドを作成する際のデフォルトのフィルタータイプを設定できます。

さらに[lower/low/high/higher] freq default type by draggingを変更することで、周波数レンジごとにドラッグでバンドを作成する際のデフォルトのフィルタータイプを設定できます。

例えば、「lower freq default type by dragging」のタイプを「High Pass」に設定し、「lower freq below」を「49Hz」に設定した場合、49Hz以下の低帯域でドラッグしながらポイントを作成した際に、自動的にハイパスフィルターが作成されるようになります。
ローカットの処理を常に行うエンジニアにとっては、上記の設定をしておくことで毎回フィルタータイプを手動で変更する手間が省け、作業効率が向上します。

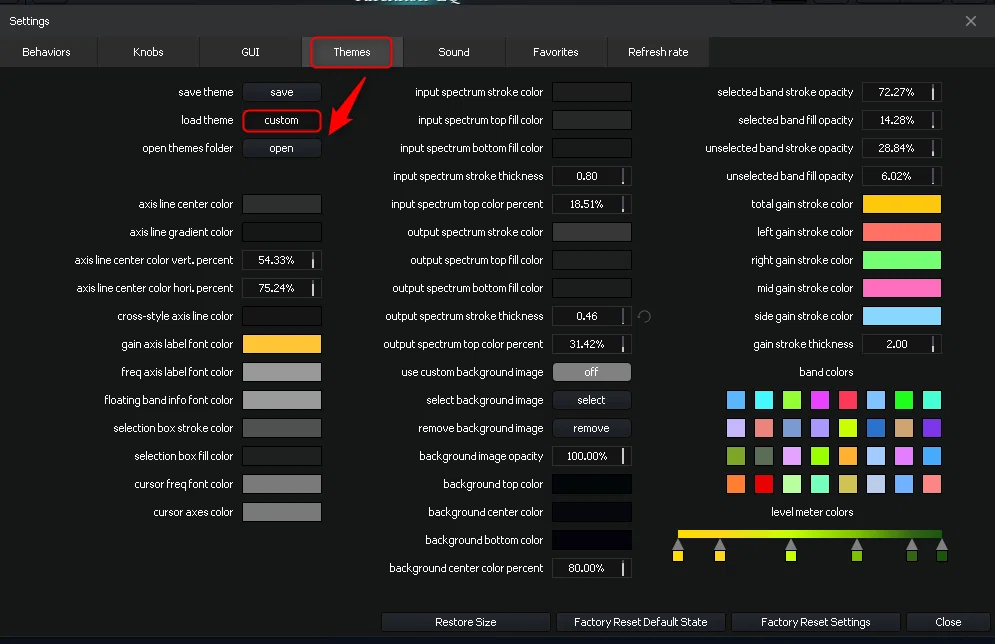

「Themes」タブ（見た目）

このタブでは、グラフィカルインターフェース（GUI）の見た目を変更できます。

細かい色の設定なども可能ですが、基本的に「Load theme」のプリセットの中からご自身の好みに合うものを選ぶだけで、快適な作業環境を整えることができます。

◆トップバー

KIRCHHOFF-EQのプラグイン上部にあるトップバーには、設定の保存・読み込み、操作の取り消し・やり直し、A/B比較、およびその他の重要な機能が集約されています。

「フォルダ」ボタン

• Load (読み込み): 以前に保存したKIRCHHOFF-EQの設定ファイルを読み込みます。EQ設定全体を素早く再現できます。

• Save (保存): 現在のKIRCHHOFF-EQの状態をファイルとして保存します。作業内容を保存し、次回以降に再利用できます。

• Reset to Default (初期設定に戻す): 現在のプラグインの状態を、工場出荷時のデフォルト状態に戻します。誤って設定を変更してしまった場合などに利用します。

• Save as Default (デフォルトとして保存): 現在のプラグインの状態を、今後プラグインを新規起動した際の初期状態として保存します。よく使う設定を初期状態として登録すると便利です。

• Clear All Bands (全バンドをクリア): 現在作成されている全てのEQバンドを削除します。EQ設定を一からやり直す際に役立ちます。

• Paste In Place (所定の位置にペースト): 以前にコピーしたバンドを、同じパラメーターで貼り付けます。バンドの複製や移動に使います。

• Paste In Place Inverted (反転して所定の位置にペースト): 以前にコピーしたバンドを、ゲインを反転させたパラメーターで貼り付けます。例えば、あるトラックでブーストした設定を、別のトラックでカットする際に即座に反転適用できます。ミキシングでの補完的な処理に有用です。

• Settings (設定): 設定メニューを開きます。プラグインの動作に関する詳細設定を行います。右上の歯車ボタンからも開くことができます。

• Online Manual (オンラインマニュアル): オンラインのユーザーマニュアルをウェブブラウザで開きます。

• About (バージョン情報): バージョン情報、クレジット、Three-Body Technologyの公式サイトなどに関するウィンドウを開きます。

Undo/Redo (取り消し/やり直し) ↩️ ↪️

プラグイン上で行った変更操作を取り消したり（Undo）、やり直したり（Redo）するために使用します。
「Ctrl　＋　Z」でも操作の取消しができます。

A/B Switch (A/Bスイッチ)

この機能を使用すると、2つの異なるプラグインの状態（A状態とB状態）を素早く切り替えて比較できます。

• 例えば、プリセットを作成した後で「別のアプローチの方が良いかもしれない」と感じた場合に、AとBの状態を瞬時に切り替え、その効果の違いを厳密に聴き比べることができます。これにより、最適な設定をより正確に判断できます。

• Copy ボタン: 「Copy」ボタンをクリックすると、現在選択している状態（AまたはB）がもう一方の状態にコピーされ、両方の状態が同期されます。例えば、A状態のときに「Copy」をクリックすると、Aの状態がBにコピーされます。これにより、Aの状態をベースにBで微調整を始める、といった使い方ができます。

Keyboard (キーボード)ボタン 🎹

このボタンをクリックすると、下部にキーボードが表示されたり、非表示になったりします。

•  表示されたキーボード上で鍵盤をクリックすることで、EQバンドの周波数を正確な音階のピッチに設定できます。

•  楽曲のキー（調性）に合わせて周波数を設定する際に、この機能は便利です。例えば、特定の音階の不協和な倍音やレゾナンスを正確に探し出し、ノッチフィルターで除去する（カットする）場合に、耳だけでなく視覚的・音階的にも正確な調整が可能になります。

スペクトラムドラッグ（★便利）

スペクトルパネルをクリックするとスペクトラムドラッグモードがオンになります。
このモードに入るとスペクトルパネルの表示が「フリーズ」状態になり、正確なピーク周波数を自動的に検出できます。
表示されたピーク（周波数表示の尖った部分）をマウスの左ボタンを押したまま上下にドラッグすることで、その周波数にベルタイプ（Peaking）のEQバンドが作成されます。

バイパス

全てのEQ処理がバイパスされます。

オートゲイン（★重要）

自動音量補正のオン/オフを切り替えます。
EQカーブに基づいてゲインを補正されるるため、全体の音量がほぼ一定になります。

Global Scaling (全体スケーリング)

このボタンをドラッグすることで、全てのEQバンドのゲインを一括で増減できます。
個別のポイントの調整が完了した後全体的な微調整したい場合に便利です。

◆バンドリスト

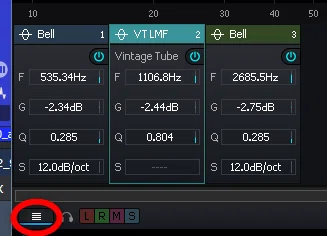

左下にボタンをクリックするとバンドリストを開くことができ、作成した全てのEQバンドの基本パラメーターを確認、調整することができます。

基本的な操作

F（周波数）、G（ゲイン）、Q（Q値）、S（スロープ/シェイプ）の値を直接調整できます。
「----」表示は、そのパラメーターが調整不可であることを示しています。

各バンドの横にある電源ボタンを使用して、個別のバンドの処理をオン/オフすることもでき、特定のバンドの効果を聴覚的に確認する際に便利です。

各項目の上部に表示されているアイコンを左クリックするか、マウスホイールでスクロールしてフィルタータイプを変更することができます。

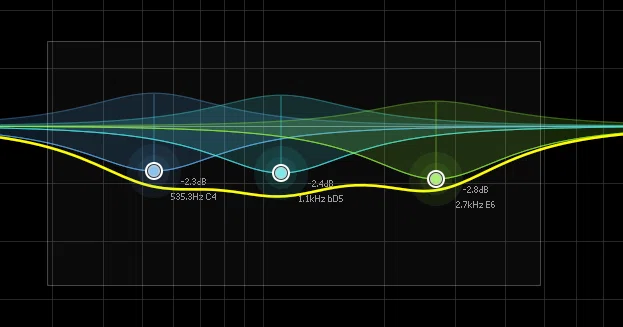

複数のバンドを選択してパラメーターを調整すると、選択したすべてのバンドに同じ変更が適用されます。

◆位相モードの詳細と選択

KIRCHHOFF-EQでは複数の位相モードが用意されており、トップバーにある「位相モードボタン」をクリックすることで、以下の4つのモードから選択できます。

1. Minimum-Phase Mode (最小位相モード)

多くのプロジェクトに適した標準的なモードです。

•  EQカーブの変更（振幅応答）に伴い、自動的に位相も変化します（位相歪みが発生します）。これはアナログEQの基本的な特性と同様です。

•  遅延（レイテンシー）は非常に短いため、リアルタイムな演奏やレコーディング、トラック数の多いミキシング環境で広く使用されます。

2. Analogue Prototype Mode (アナログプロトタイプモード)

このモードは、デジタルフィルターがサンプリングレートが無限であるアナログフィルターの理想的な振る舞いに近づくように補正を行うモードです。

• デジタル実装とアナログプロトタイプの間にある振幅と位相の差を補償し、アナログ機材のような特性を再現します。振幅と位相の両方が補償されます。

•  高音質ですが、その代わりにプロセッサーへの負荷（CPU消費）が増加し、遅延（レイテンシー）が発生します。

3. Linear-Phase Mode (リニア位相モード)

入力信号の位相を変更しないモードで、理想的なフィルター処理を実現します。

•  EQ処理を行っても、信号の位相応答は直線となり、位相は変化しません。

• 位相が変化しないという大きな利点がありますが、レイテンシーが大きく、CPU負荷が大きいというデメリットがあります。

4. Mixed Phase Mode (混合位相モード)

最小位相モードとリニア位相モードの長所を組み合わせることを目的としたモードです。

•  低域では最小位相を高域ではリニア位相を使用したいという要望に応えるため、異なる周波数帯域で位相が徐々に変化するように処理されます。

•  遅延が少ないモードですが、境界周波数を低く設定すると遅延が大きくなります。
