3Dプリンターでアケコン(レバーレス)作ってみた件

2026年5月26日 21:30

初めまして。Az（あず）と申します！

初記事になります！ここまで読みに来てくださり、ありがとうございます。
Az（あず）と申します。名前の由来は、実は『ノーゲーム・ノーライフ』のアズリールから取っています。

格ゲー歴は約1年半。『ストリートファイター6』で テリー が実装されたあたりに本格的に始めました。
メインキャラは マノン、ランクは ハイマスター です。

ベガやアレックスもハイマスターまでは触っていたのですが、正直あまり使いこなせてないのが現状…。
エレナ、豪鬼、マリーザあたりにも挑戦してはみたものの、気づいたら下界に誘われてしまう始末で、「あれ？私って簡単なキャラしか使えないの…？」と少し落ち込んだりしています。（もっと上手くなりたい…！）

実力はまだまだですが、 モノづくりが好き なのは昔からで、「高いコントローラー買うなら、満足できるアケコン（レバーレス）自分で作った方が良くない？」と思って、思い切って3Dプリンターを購入しました。

最初は自作アケコンのために買ったのですが、作ってみると意外といい感じに仕上がって、「これは記事にしたい！」と思ったのが今回の投稿のきっかけです。

一応、BOOTHで小さなショップもやっています。宣伝も兼ねていますが、
「へぇ〜こんなの作れるんだ」くらいの軽い気持ちで覗いていただけると嬉しいです！
https://azlab.booth.pm/

前のレバーレスはアクリル板とかプラ板に穴をあけてやってましたが開ける位置をミスったりごみの処理がだるかったりと作り直すには時間がかかるという…ね

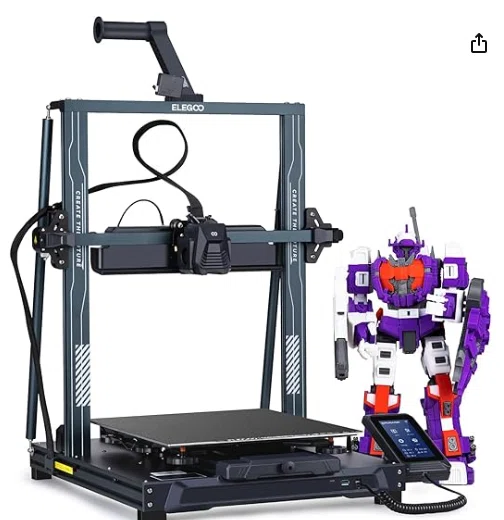

思い切って大きいサイズが出力できる「Neptune 4 Plus」を買いました！320mmx320mmx385mmというサイズ…普段遊ぶのにもよすぎる！！！

デメリットはでかすぎておく場所がないこととちょっと値が張ることかなー…

これを買ったら次はケースづくりをどうするか
幸い私は大学時代機械工であったことから3DCADが使えてしまう！
ただし、大学時代に使っていた有料のものは使いたくない…

そこでFreeCADという無料のCADを使うことにしました！
FreeCAD: あなたのための 3D パラメトリック・モデラー

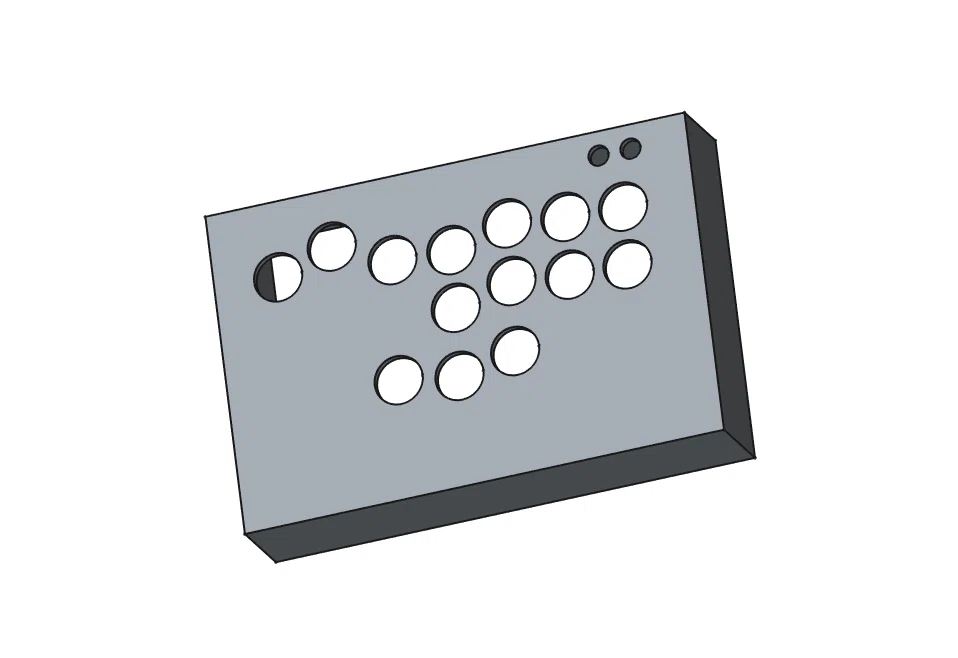

詳しくは書きませんが適当に箱作って穴開けてーってしてたらこういうやつが作れます！

今回のサイズは300mm×200mm×60mmにしました

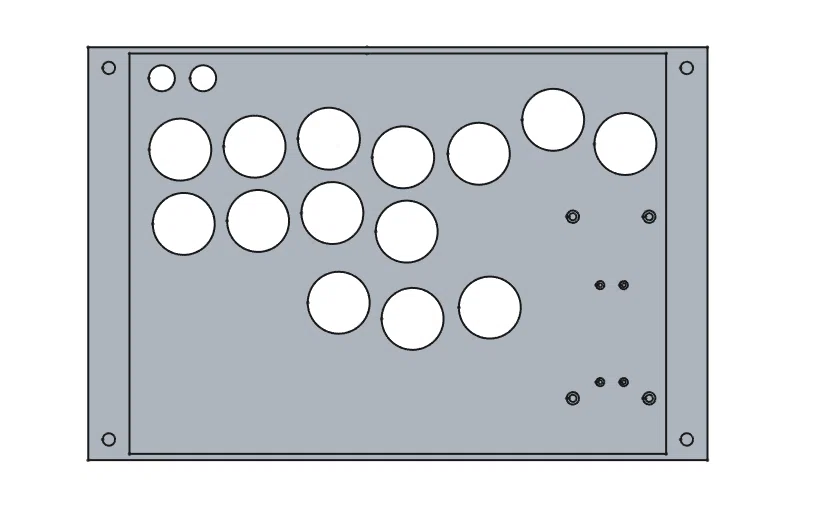

裏面の右下のスペースは安く済ませたいけど今後基盤を買うかもなーって思ってraspberry-pi picoとfightingboardどちらも使えるように設計しました！

これをスライスして出力したものが….

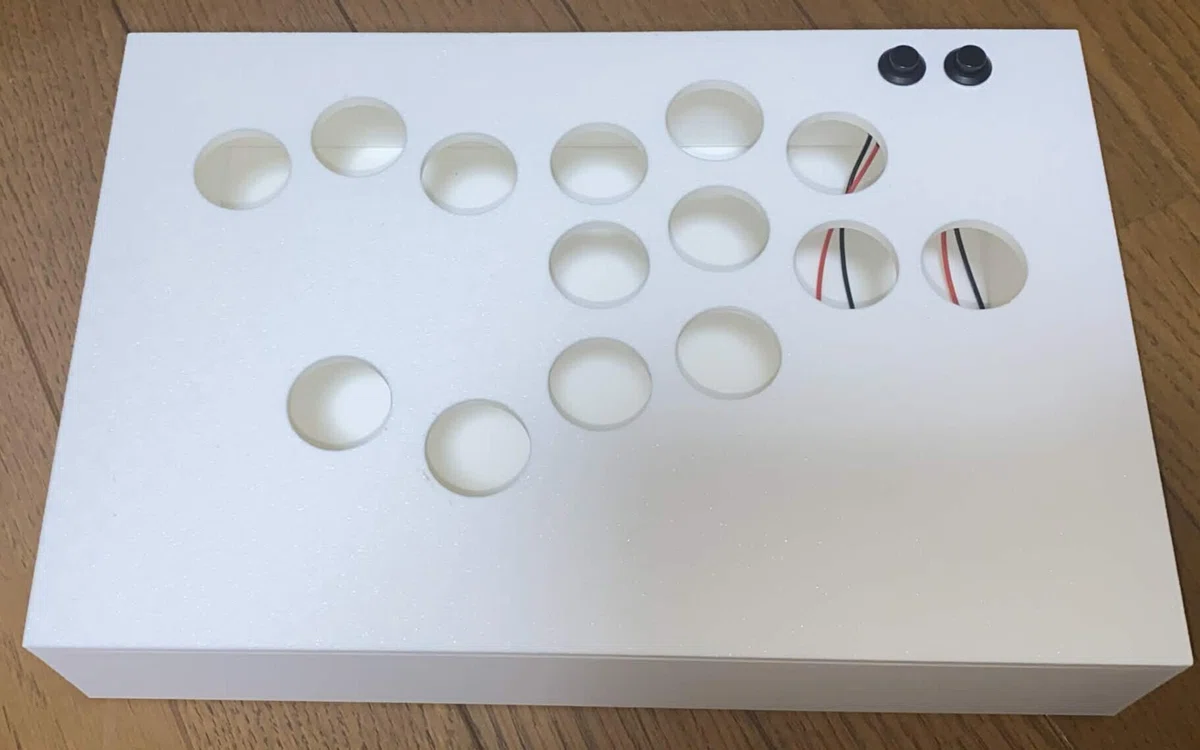

こちらになります！なんか配置違うくね？って思われるかもですけど私は右上のボタン触れないのであらかじめ消して作ってみました！これがどうなるかはわかりませんが….

こんな記事書いといてなんですが出力中の写真撮っておけばよかった…

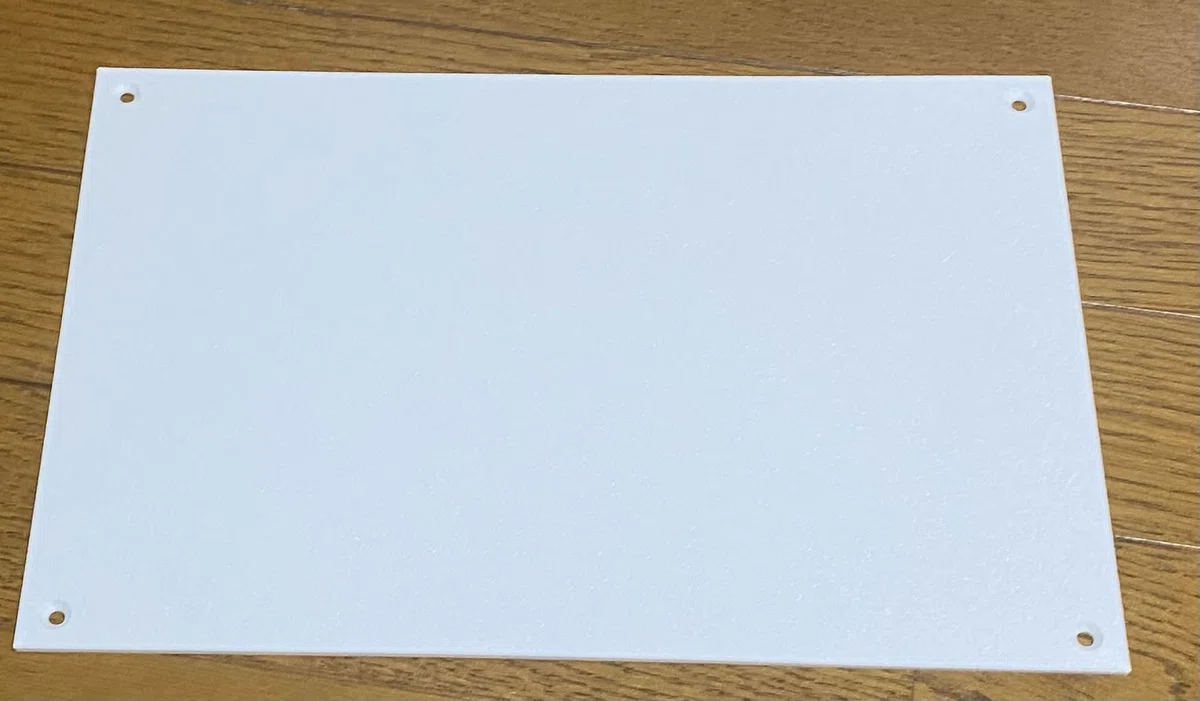

これだけだと上の箱だけなので下の板も出力しました

これに鬼目ナット埋め込んでねじ止めするだけですね！

次にボタンが無くては反応させることができないですね～

皆様はどんなボタンを想像していますか？
三和電子様のボタンですか？PWS様のボタンですか？

私はキーボードのキースイッチで作りました！
一応経緯としては実家住みなので夜格ゲーやってるときのボタンがうるさいと怒られまして考えた結果「静音赤軸のキースイッチ」になりました…

今後通常のボタンをつけれるように、通常のΦ30mmのものと同様の寸法で作りました！

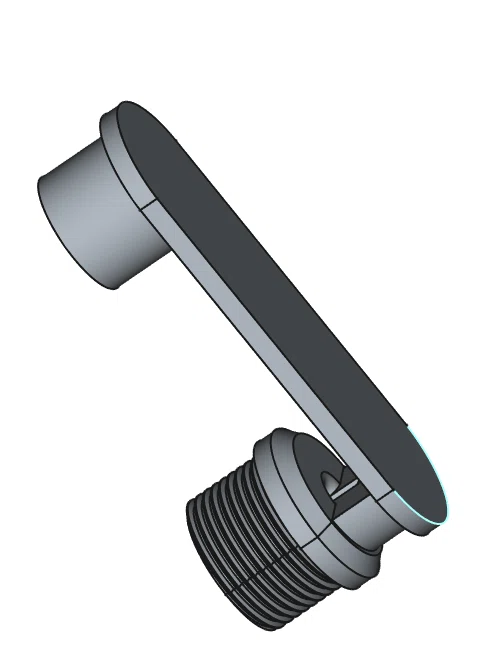

CADはこんな感じ

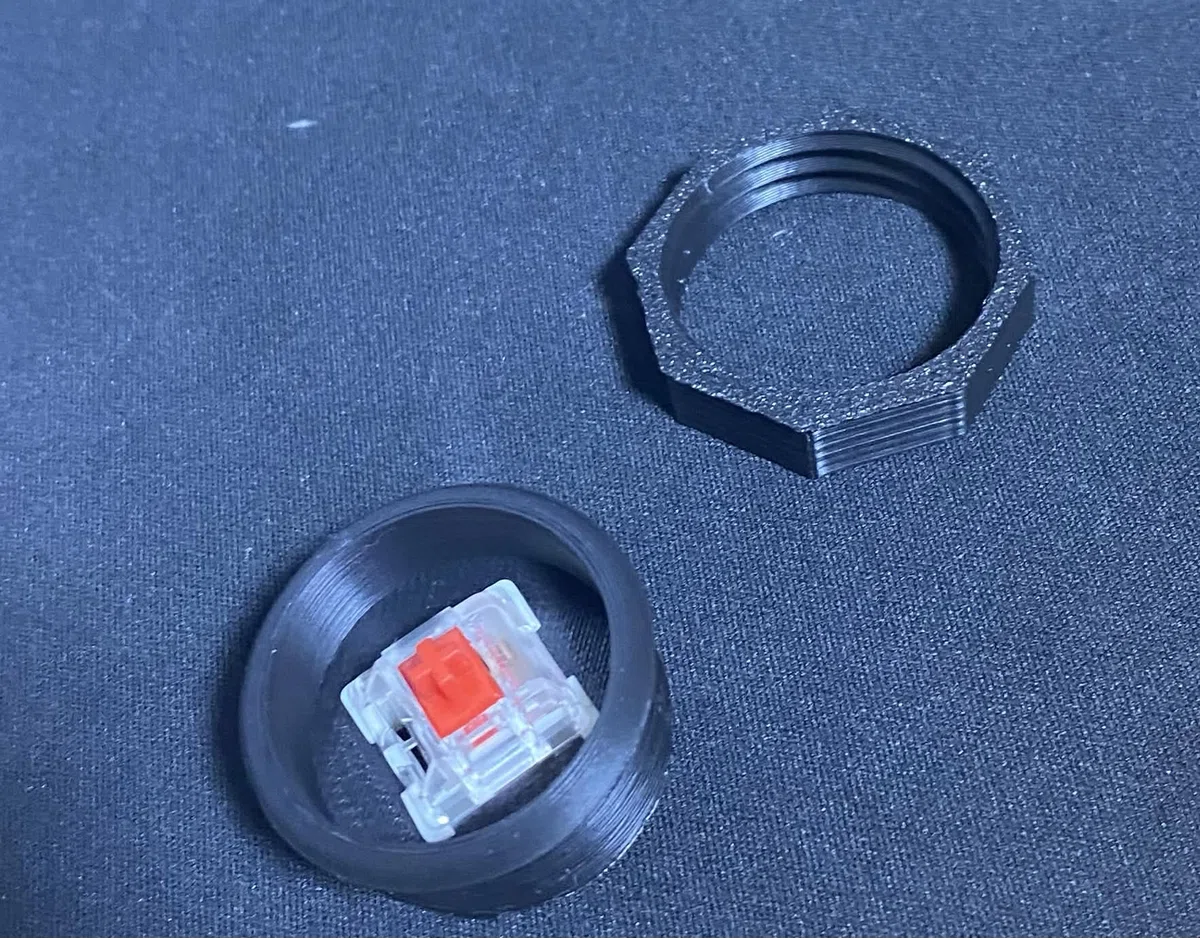

ねじ締め式にしたのでナットも作ってできたものはこちらになります！

まぁ嵌れば何でもいいのでここで言うことはあんまりないですね…

ここまでで箱、ボタンと作ってきました。
あとは基盤にはんだ付けして適当にやっていくだけでー…とか説明にならないことを言ってしまうのもよくないので軽く説明します。

とはいえこんな感じというほかないのですが

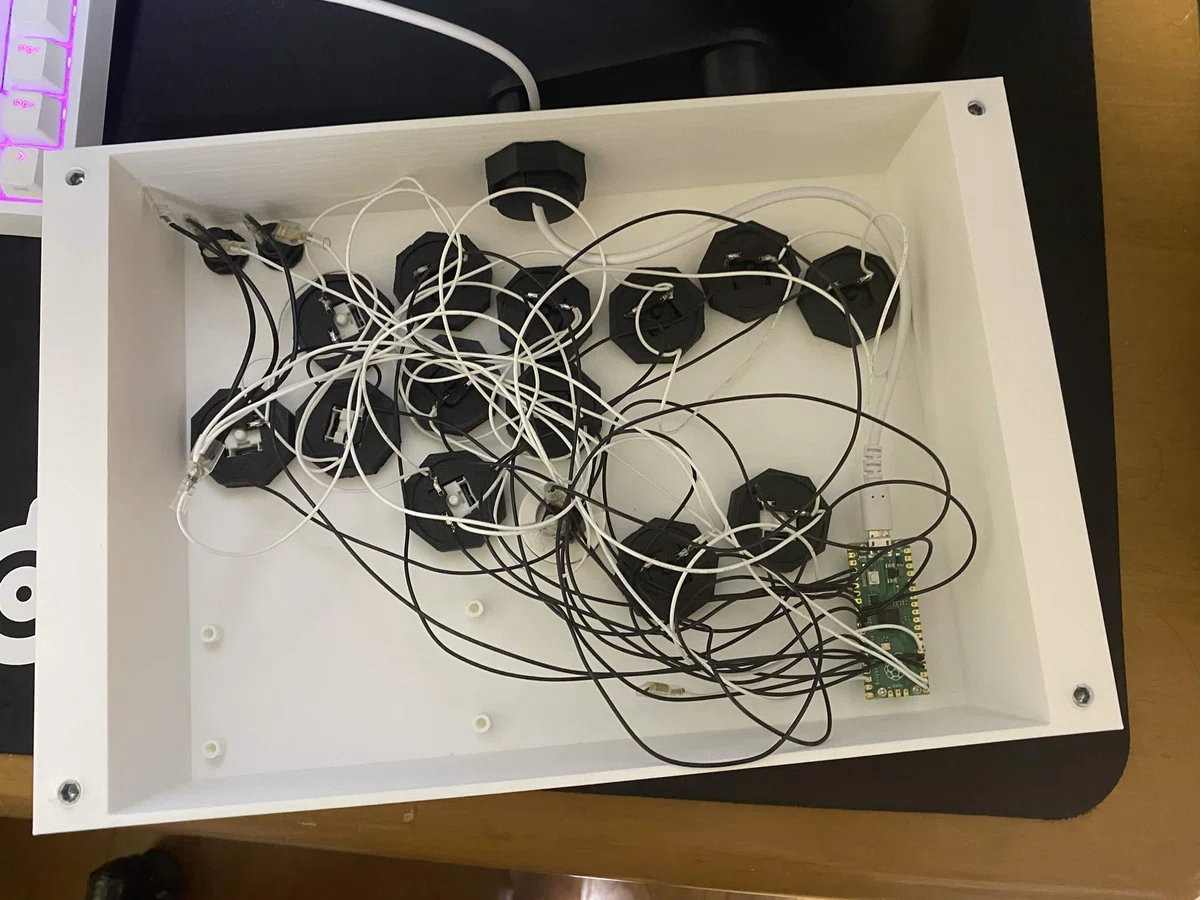

ラズパイに導線をはんだ付けしてそこからファストン端子でつなげるところはかしめて、キースイッチの箇所は先端にPCBソケットをはんだ付けしてつける。
使ったものはコレ　

ケーブルはラズパイ基盤がmicro usbだからケーブルでつなげて先端にコードを巻けるようなものを作ってみて

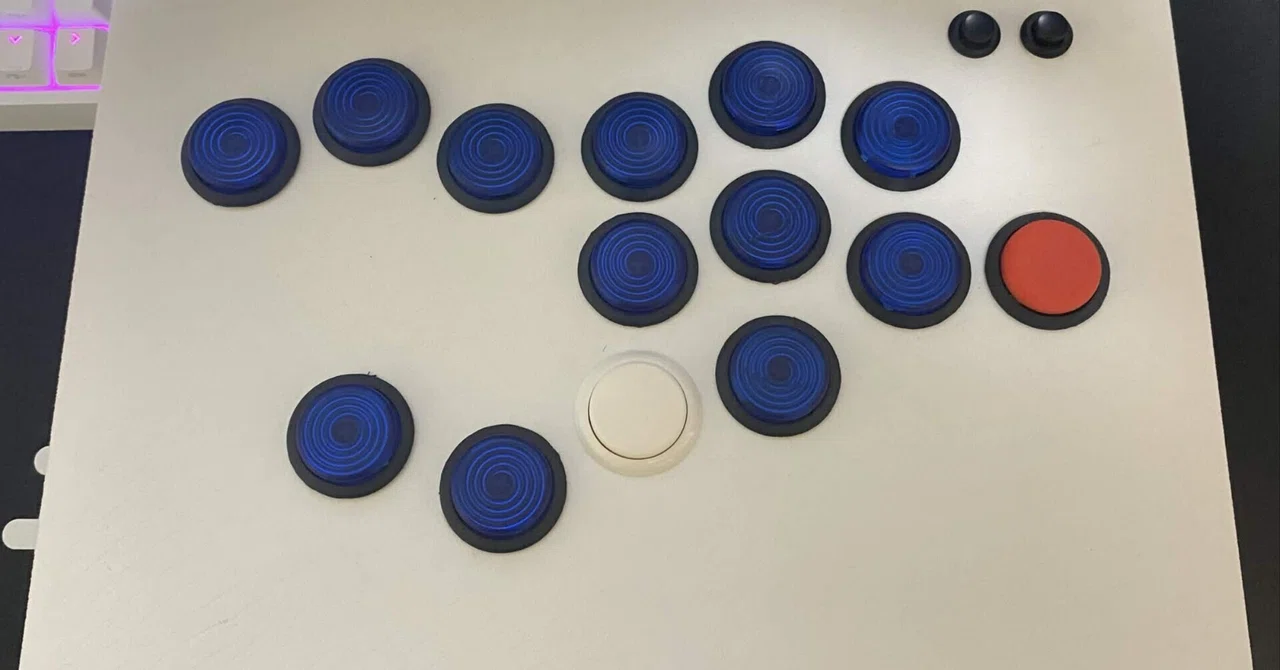

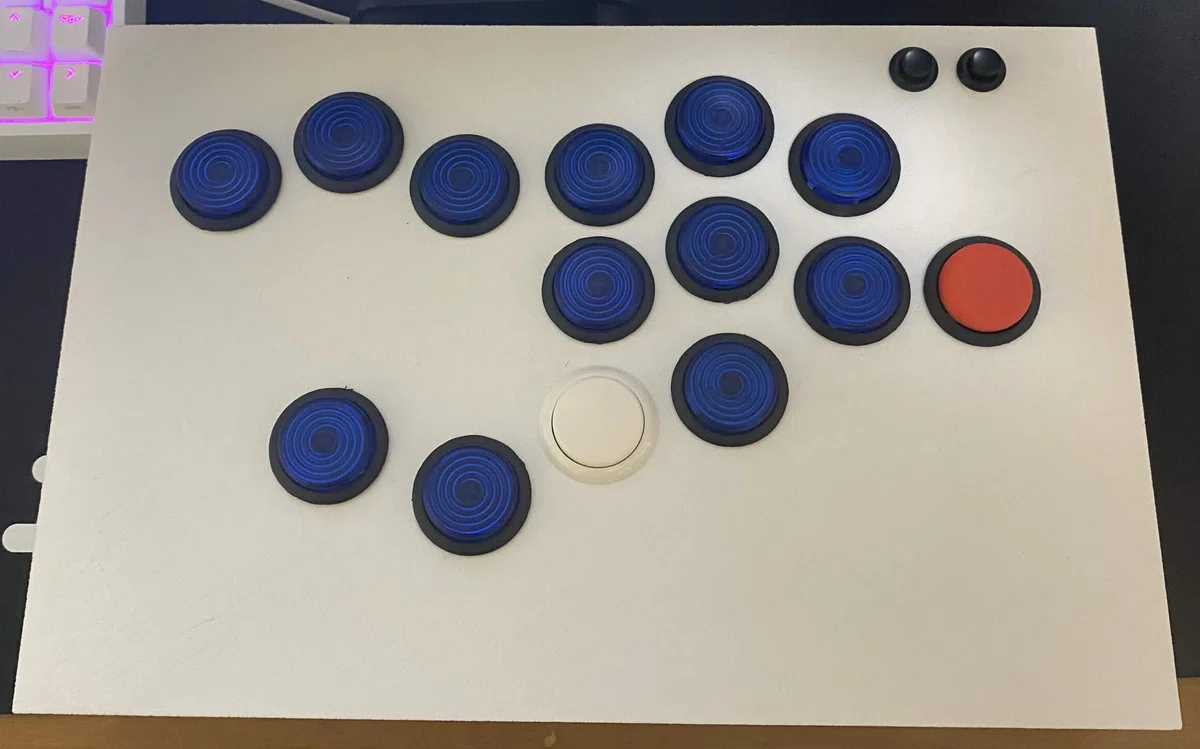

できたものはこちらになります！

ボタンキャップは市販品のものを昔買ったやつから流用、赤はパリィに設定しているから触り心地が違うものが良く自作したものを、白はインパクト連打するために耐久性の高いしっかりとした三和電子様のボタンを使用しました！

雑な記事でしたが最後まで読んでいただき、ありがとうございました！
今回は商業利用予定がない自分のものでしたので雑な部分が多かったと思います。参考にならない箇所も多かったと思いますがご愛嬌ってことで許してください。

実はレバーレスコントローラーは、工夫すれば 1万円を切るくらいの予算で、しっかり満足できるものが自作できたりします。
（例：私のBOOTHからケースラズパイ含めて7000円程度、ボタンは三和電子様の￥252×14個でハーネスがなんとかなれば1万円程度、高くても1.2万円くらいです）

私のショップではオプション料がかかってしまいますがカスタムも受け付けていますので、興味があれば覗いていってもらえると嬉しいです✨
https://azlab.booth.pm/

ボタンは有償でCADデータだけ配布はありかなーとは思っていますがそれはいつか決めます。
また次の記事を書くことがあれば、ぜひそちらも読んでください。
それでは、ありがとうございました！
