[マニピシステムのご提案] Ferrofish PULSE16 DX 編

2025年5月14日 21:09

弊社が取り扱っておりますFerrofish社のPULSE16 DXと、弊社オリジナル製品を利用したマニピュレーター用のシステムをご提案します。

使用する機材のご紹介

使用する機材は弊社が取り扱っておりますこちらの製品。

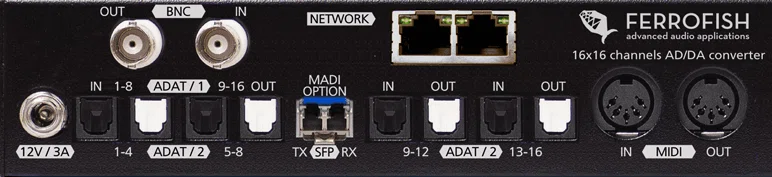

■ Ferrofish PULSE16 DX

PULSE16 DXは、デジタル/アナログオーディオをDanteの世界へ繋ぐFerrofishのフラッグシップモデルです。アナログ16×16ch、MADI、ADATを問わず、全てのインターフェースは内蔵のルーティングマトリックスを使用してDanteネットワークに接続されます。

■ Shinya's Studio S.C.Switch V2

弊社とShinya's Studioが共同開発したマニピュレーター向け製品。
S.C.Switch V2はメインシステムがダウンした時に自動でサブシステムに音声切替を行う機材で、フットスイッチ端子が装備されたMIDIコントローラー等に接続することによりオートスイッチャー機能を使用することが出来ます。

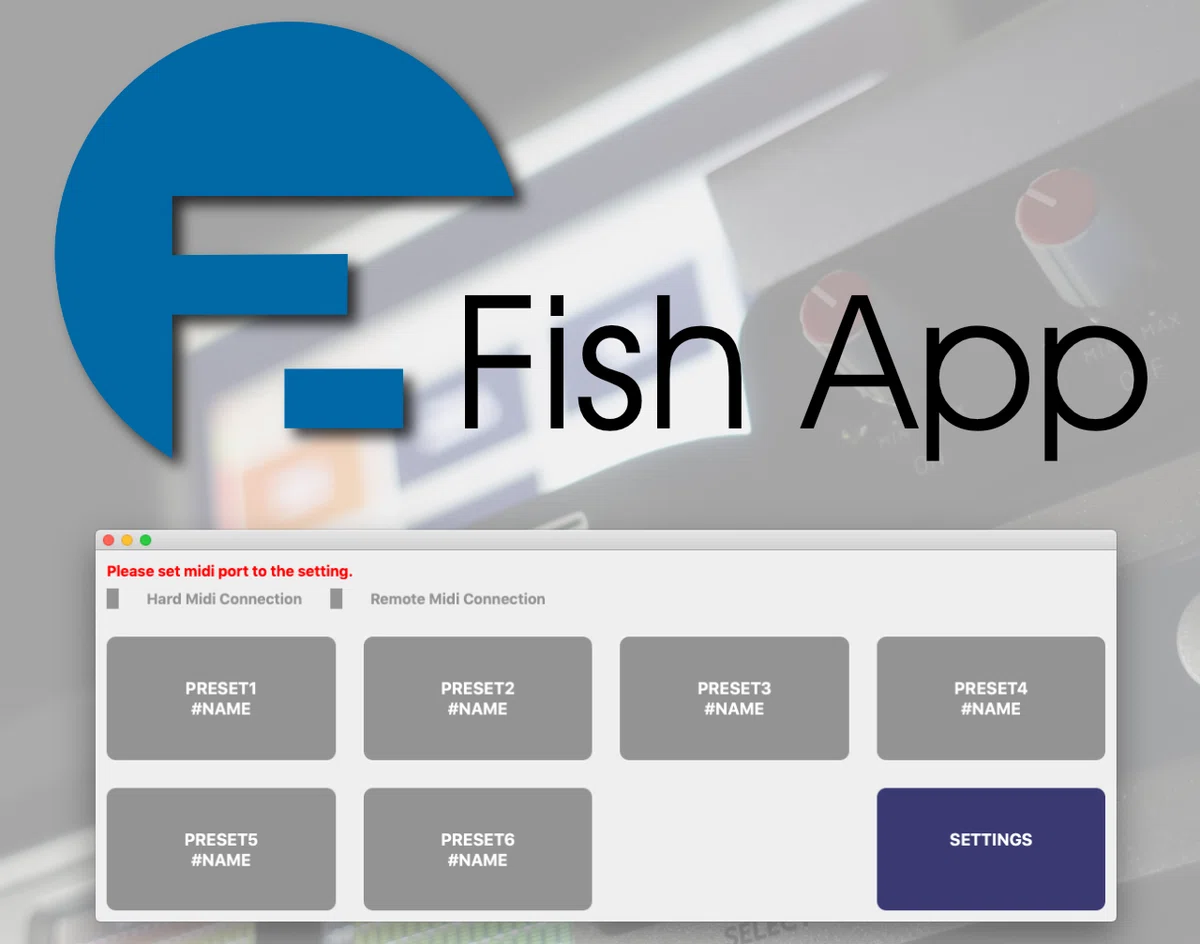

■ tidbit inc. Fish App

弊社が開発した、Ferrofish A32 / PULSE16シリーズのPRESETをリモートコントロールするWin/Mac用アプリケーションです。RME社 ARC USBを接続することにより手元でのコントロールができ、さらにS.C.Switch V2を接続することによりオートスイッチャー機能を追加することが出来ます。

■ お客様でご用意頂く機材

・DAWをインストールしたコンピューター2台
・DVS (Dante Virtual Soundcard)ライセンス2つ
・MIDIインターフェイス
・RME社 ARC USB (シンタックスジャパン様お取扱製品)

システムのご紹介

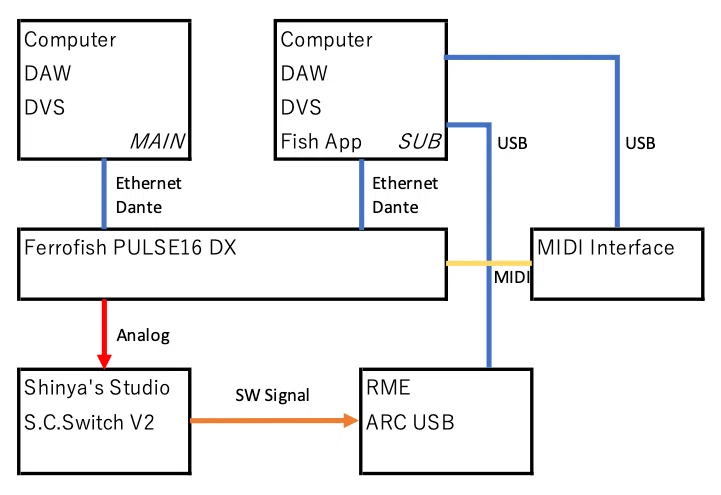

大まかなシステム図はこちらになります。

メインとサブそれぞれのDVSから、EthernetケーブルでPULSE16 DXにそれぞれ接続します。シーケンス用の回線とは別にS.C.Switch V2に検出用信号を送る必要があるため、シーケンス用に使用出来る回線数は15chとなります。
→検出用信号をPULSE16 DXのヘッドフォンアウトから出力する場合は、シーケンス用に使用出来る回線数が16chとなります。

アナログアウトもしくはヘッドフォンアウトからS.C.Switch V2のKEY INへ接続し、検出用信号を送信します。

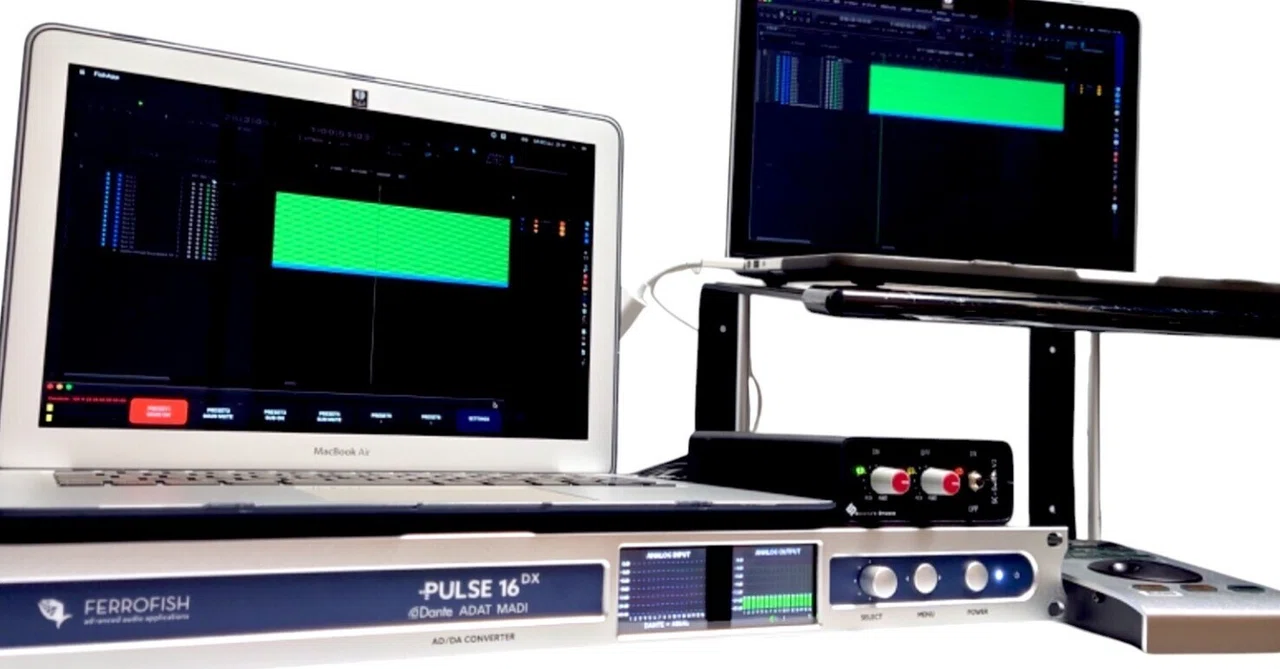

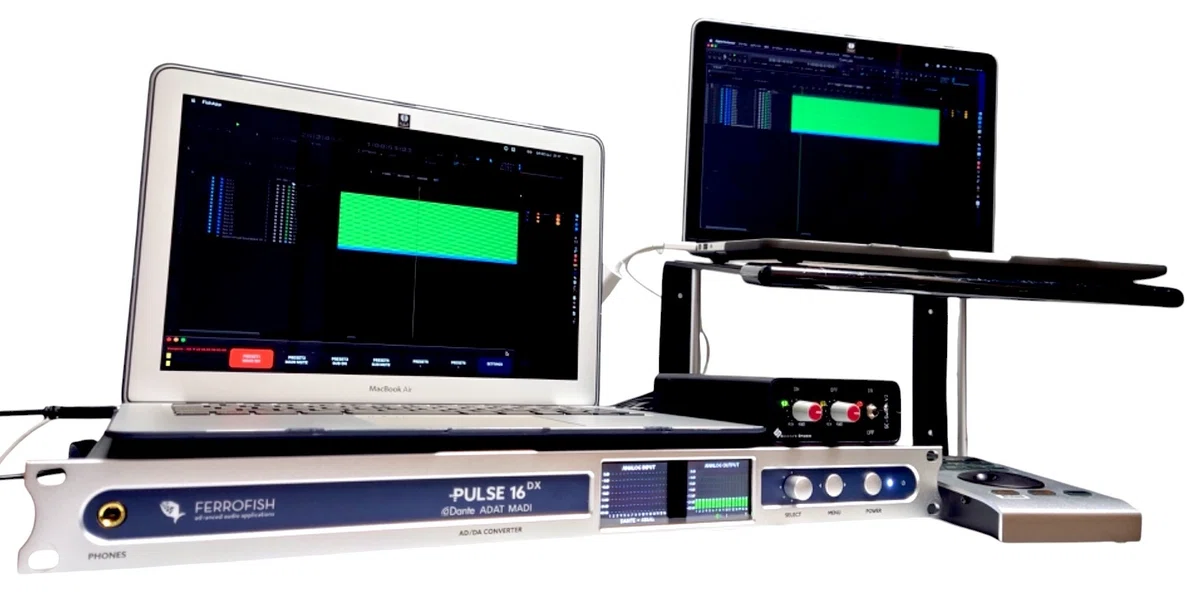

実際にセッティングするとこんな感じになるのですが、とてもコンパクトなサイズで最大16chアウトプット出来るマニピュレーター用システムが構築出来ます。

稼働状況のデモ

実際にオートスイッチャーが稼働する様子はこちら。

メインシステムが止まった瞬間にS.C.Switch V2のステータスランプが点灯し、同時にRME社 ARC USBのプリセットボタンが切り替わりFishAppを通じてPULSE16 DXのプリセットがサブスシステムへ切り替わっている様子です。

切り替えには若干のタイムラグが発生しますが、バンドの演奏と同期している状態ではほぼ気にならないレベルで切り替えが可能になります。

またS.C.Switch V2は他メーカーのオートスイッチャーとは違い、「検出信号が途切れても切り替えを行わない」という動作が可能です。検出信号を10dB上げると、曲が終わってDAWが止まっても切り替えないということが可能になるため、とてもスムーズなオペレートが可能になります。
こちらの機能の詳しい情報は、下記noteをご覧下さい。

さらにシステムの拡張、安定性を確保

DVSはとても簡単にDanteを使って回線を入出力出来るシステムですが、今回ご紹介したシステムにオーディオインターフェイスを追加することにより、さらに安定性を上げたシステムの構築が可能になります。

PULSE16 DXにはDante端子以外にも、MADIとADAT端子が装備されています。

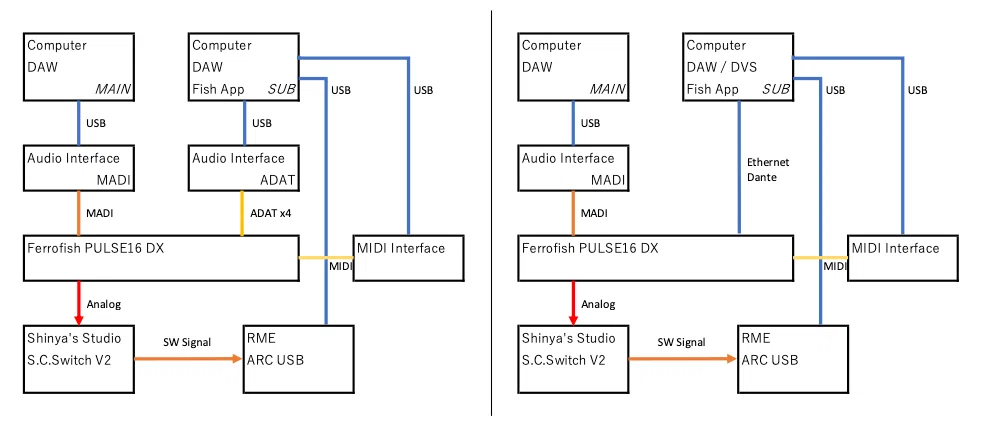

下記のようなシステムを構築することが可能になります。

なお、オーディオインターフェイスを2台使用するシステムの場合Danteは不要となりますので、下位機種の「PULSE16 MX」を使ってシステムを構築することも可能になります。

弊社では現役マニピュレーターとしての経験、長年のFerrofish製品ユーザーとしての経験を元に、マニピュレーターシステム構築のお手伝いをすることが可能です。
問い合わせフォームよりお気軽にお問い合わせ下さい。
