[マニピシステムのご提案] Ferrofish A32pro Dante 編

弊社が取り扱っておりますFerrofish社のA32pro Danteと、弊社オリジナル製品を利用したマニピュレーター用のシステムをご提案します。

使用する機材のご紹介

使用する機材は弊社が取り扱っておりますこちらの製品。

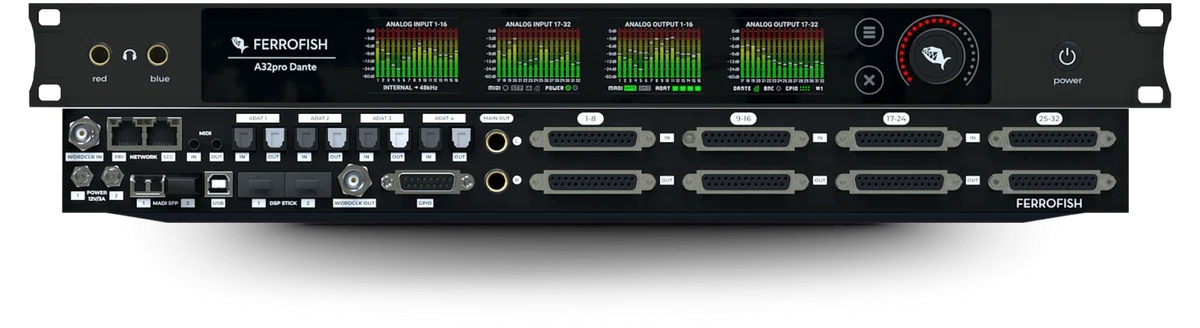

■ Ferrofish A32pro Dante

A32pro Danteは、デジタル/アナログオーディオをDanteの世界へ繋ぐFerrofishのフラッグシップモデルです。アナログ32×32ch、MADI、ADATを問わず、全てのインターフェースは内蔵のルーティングマトリックスを使用してDanteネットワークに接続されます。

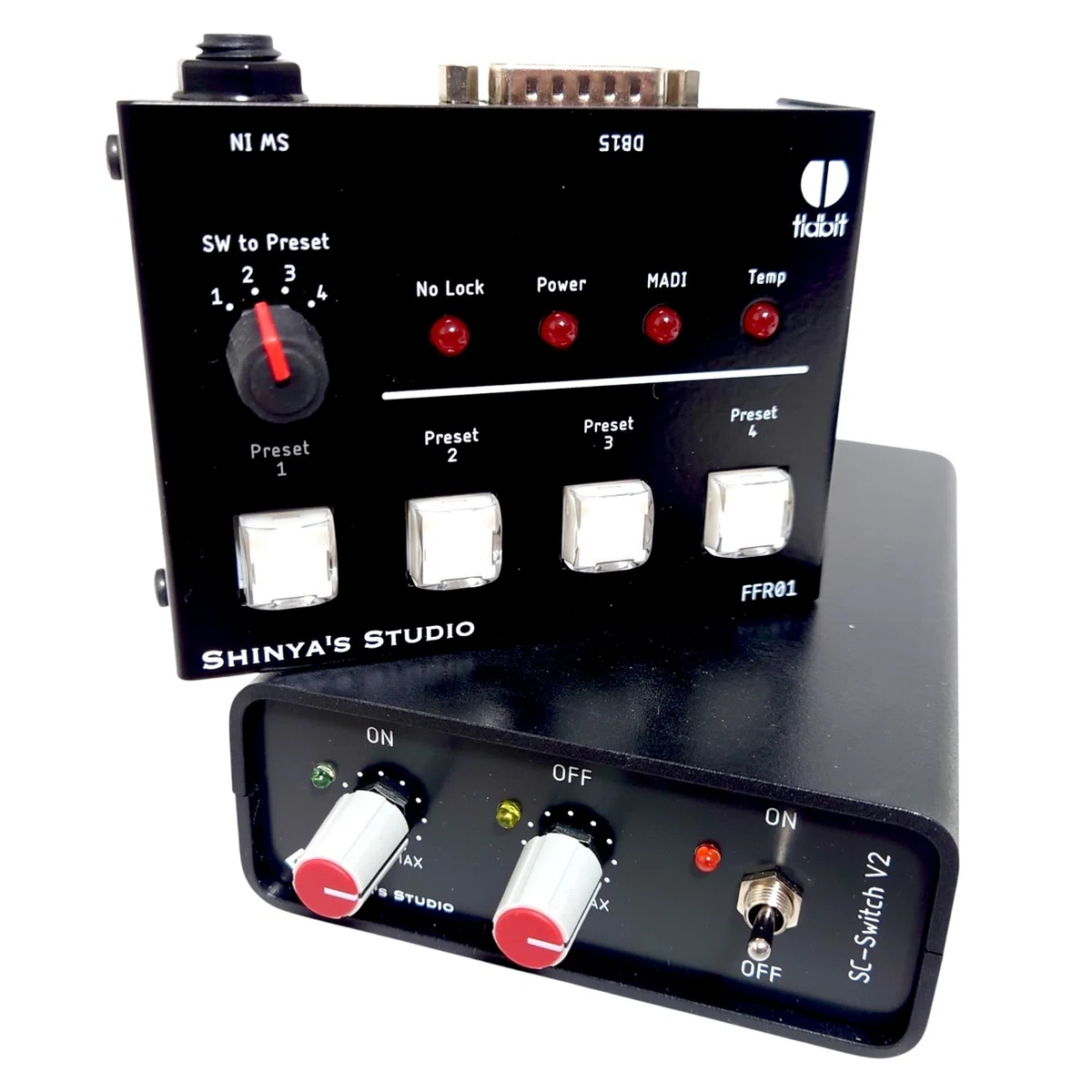

■ Shinya's Studio × tidbit inc. FFR01
■ Shinya's Studio S.C.Switch V2

弊社とShinya's Studioが共同開発したマニピュレーター向けの2製品。

FFR01はA32proシリーズ用リモートコントローラーです。

S.C.Switch V2はメインシステムがダウンした時に自動でサブシステムに音声切替を行う機材で、FFR01に接続することによりA32proシリーズにオートスイッチャー機能を追加することが出来ます。

■ お客様でご用意頂く機材

・DAWをインストールしたコンピューター2台
・DVS (Dante Virtual Soundcard)ライセンス2つ

システムのご紹介

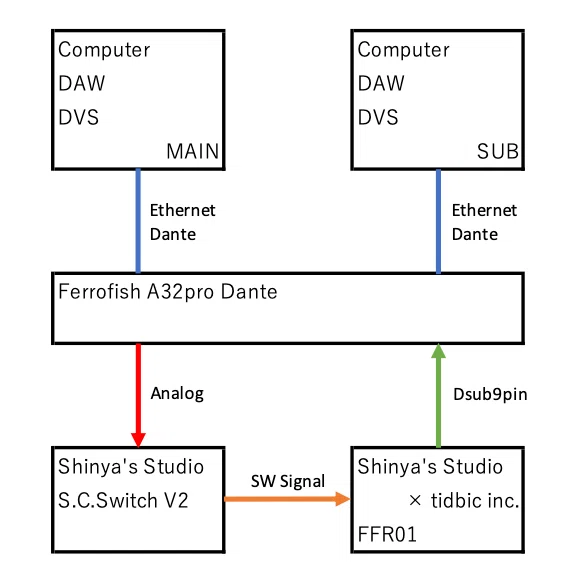

大まかなシステム図はこちらになります。

とてもシンプルなシステムです。

メインとサブそれぞれのDVSから、EthernetケーブルでA32proDanteにそれぞれ接続します。シーケンス用の回線とは別にS.C.Switch V2に検出用信号を送る必要があるため、シーケンス用に使用出来る回線数は31chとなります。
A32pro Danteのアナログアウト、最も簡単なのはMAIN OUTからS.C.Switch V2のKEY INへ接続し、検出用信号を送信します。

FFR01はA32proシリーズへ接続することによりプリセット切替をリモートコントロールすることが出来ますが、S.C.Switch V2と接続することによりオートスイッチャーとしての機能も果たします。

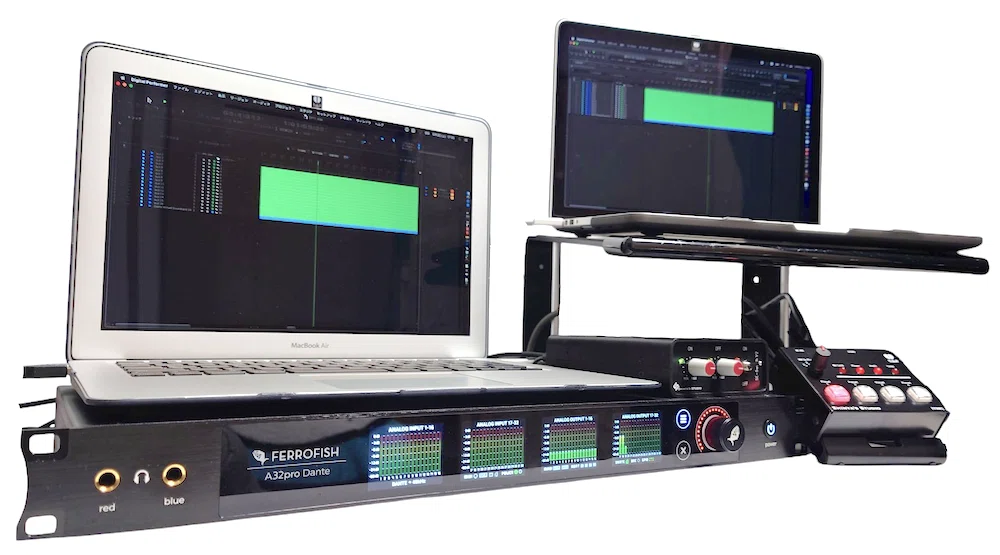

実際にセッティングするとこんな感じになるのですが、とてもコンパクトなサイズで最大31chアウトプット出来るマニピュレーター用システムが構築出来ます。

稼働状況のデモ

実際にオートスイッチャーが稼働する様子はこちら。

メインシステムが止まった瞬間にS.C.Switch V2のステータスランプが点灯し、同時にFFR01のプリセットボタンが切り替わりA32pro Danteのプリセットがサブスシステムへ切り替わっている様子です。

切り替えには若干のタイムラグが発生しますが、バンドの演奏と同期している状態ではほぼ気にならないレベルで切り替えが可能になります。

またS.C.Switch V2は他メーカーのオートスイッチャーとは違い、「検出信号が途切れても切り替えを行わない」という動作が可能です。検出信号を10dB上げると、曲が終わってDAWが止まっても切り替えないということが可能になるため、とてもスムーズなオペレートが可能になります。
こちらの機能の詳しい情報は、下記noteをご覧下さい。

さらにシステムの拡張、安定性を確保

DVSはとても簡単にDanteを使って回線を入出力出来るシステムですが、今回ご紹介したシステムにオーディオインターフェイスを追加することにより、さらに安定性を上げたシステムの構築が可能になります。

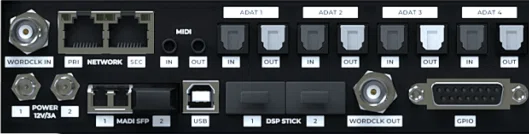

A32pro DanteにはDante端子以外にも、MADIとADAT端子が装備されています。

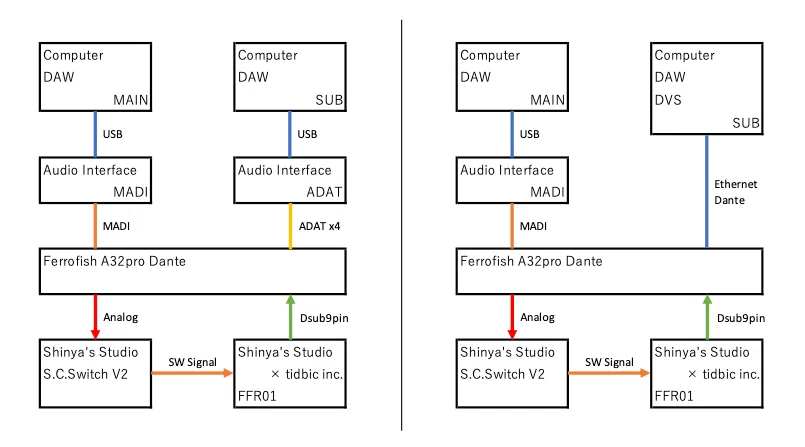

下記のようなシステムを構築することが可能になります。

なお、オーディオインターフェイスを2台使用するシステムの場合Danteは不要となりますので、下位機種の「A32pro」を使ってシステムを構築することも可能になります。

弊社では現役マニピュレーターとしての経験、長年のFerrofish製品ユーザーとしての経験を元に、マニピュレーターシステム構築のお手伝いをすることが可能です。
問い合わせフォームよりお気軽にお問い合わせ下さい。
